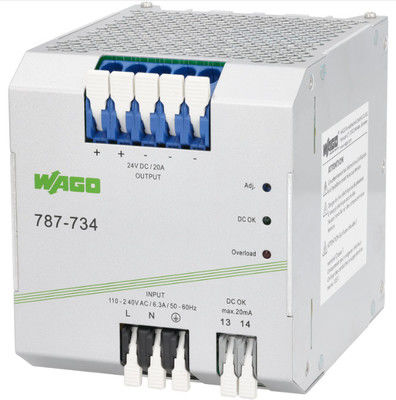

WAGO 787-734 Ηλεκτρική τροφοδοσία με διακόπτη λειτουργίας

WAGO 787-734 Τροφοδοτικό Switching Mode

Εισαγωγή Προϊόντος

Το WAGO 787-734 είναι ένα τροφοδοτικό switching mode υψηλής απόδοσης σχεδιασμένο για βιομηχανικές εφαρμογές, προσφέροντας σταθερή έξοδο 24 VDC στα 20 A (480 W) με ακριβή ρύθμιση τάσης. Σχεδιασμένο για αξιοπιστία σε πίνακες ελέγχου, διαθέτει ψύξη φυσικής μεταφοράς για οριζόντια τοποθέτηση, τερματισμό χωρίς εργαλεία μέσω ακροδεκτών PCB με μοχλό και ηλεκτρική μόνωση σύμφωνα με τα SELV (UL 60950-1) και PELV (EN 60204). Το τροφοδοτικό υποστηρίζει ένα ευρύ φάσμα εισόδου (85–264 VAC/130–373 VDC), εξασφαλίζει χαμηλό κυματισμό (<100 mV), και περιλαμβάνει επαφή DC OK για παρακολούθηση συστήματος.

Χαρακτηριστικά Προϊόντος

Προδιαγραφές Ισχύος:

Έξοδος: 24 VDC (ρυθμιζόμενο 22–28 V), 20 A, 480 W.

Είσοδος: 85–264 VAC ή 130–373 VDC, 1-φάσης, 47–63 Hz (συμβατό με 0 Hz).

Απόδοση: Συντελεστής ισχύος ≥0.94 (230 VAC) / ≥0.98 (115 VAC) με ενεργό PFC.

Απόδοση & Προστασία:

Ακρίβεια: Απόκλιση ελέγχου ≤1%, υπολειμματικός κυματισμός ≤100 mV (κορυφή-σε-κορυφή).

Χειρισμός Υπερφόρτωσης: Λειτουργία σταθερής ισχύος (1.15–1.4x ονομαστικό ρεύμα), διακοπή βραχυκυκλώματος με αυτόματη επανεκκίνηση.

Διατήρηση Δικτύου: ≥20 ms στα 230 VAC για μεταβατική σταθερότητα.

Σχεδιασμός & Εγκατάσταση:

Ψύξη: Φυσική μεταφορά όταν τοποθετείται οριζόντια.

Τερματισμός: Ακροδέκτες PCB με μοχλό χωρίς εργαλεία για γρήγορη καλωδίωση.

Τοποθέτηση: Ενθυλακωμένο σχέδιο για χρήση σε πίνακα ελέγχου.

Ηλεκτρική Ασφάλεια & Συμμόρφωση:

Μόνωση: SELV (UL 60950-1), PELV (EN 60204).

Ρεύμα Έναρξης: ≤30 A; ρεύμα εκφόρτισης ≤2 mA.

Παρακολούθηση & Συνδεσιμότητα:

Επαφή DC OK: Σήμα μεταγωγής χωρίς αναπήδηση μέσω οπτοζεύκτη για ένδειξη κατάστασης συστήματος.

Περιβαλλοντικά & Φυσικά:

Διαστάσεις: 6.00 mm² (ανατρέξτε στο δελτίο δεδομένων για το ακριβές μέγεθος).

Λειτουργία: Κατάλληλο για βιομηχανικά περιβάλλοντα με σταθερό έλεγχο θερμοκρασίας.
