Κωσό EPB801 Ηλεκτρικός τοποθετητής βαλβίδων για ακριβή τοποθέτηση

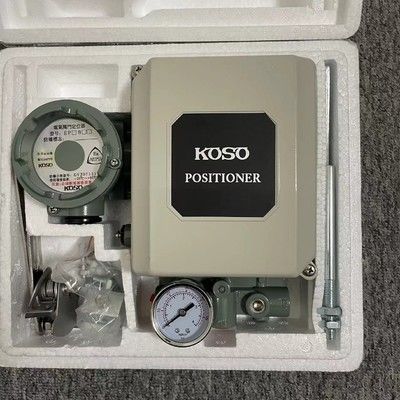

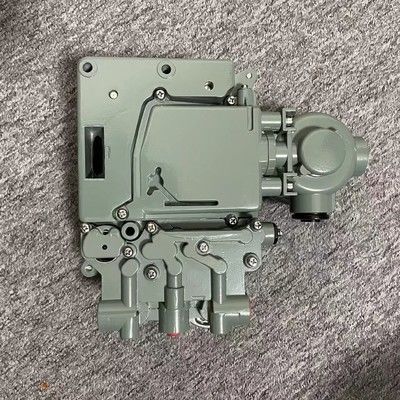

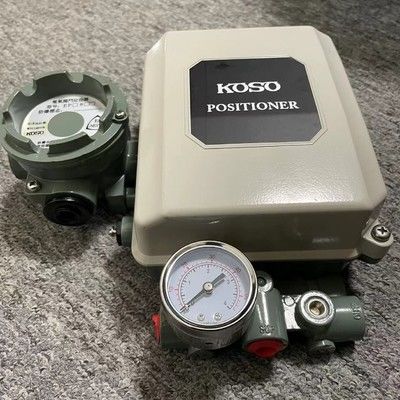

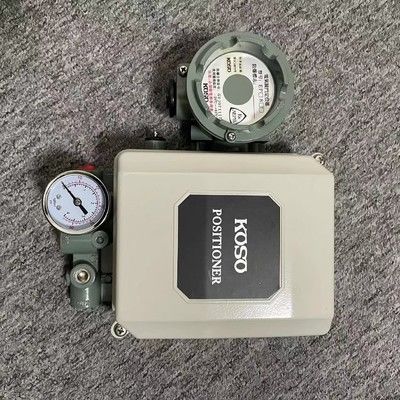

Κωσό EPB801 Ηλεκτρικός τοποθετητής βαλβίδων

Εισαγωγή του προϊόντος

Ο ηλεκτρικός ελεγκτής θέσης βαλβίδων Koso EPB801 είναι ένα κρίσιμο αξεσουάρ για τις αεραμικές βαλβίδες ελέγχου, που έχει σχεδιαστεί για να ρυθμίζει με ακρίβεια τη θέση της βαλβίδας σε βιομηχανικές διαδικασίες.Παίρνει ένα σήμα εισόδου 4 ̇ 20 mA DC από έναν ελεγκτή και το μετατρέπει σε πνευματική έξοδο για την κίνηση της βαλβίδαςΤο σύστημα θέσης στέλνει ηλεκτρικά σήματα στο άνω σύστημα για παρακολούθηση σε πραγματικό χρόνο.καθιστώντας την απαραίτητη για τα συστήματα ελέγχου κλειστού κυκλώματοςΜε ένα ανθεκτικό περίβλημα από κράμα αλουμινίου και πολλαπλές κατηγορίες ανθεκτικότητας σε έκρηξη, ταιριάζει σε διάφορα βιομηχανικά περιβάλλοντα από -20 °C έως 80 °C.

Χαρακτηριστικά του προϊόντος

Έλεγχος ακρίβειας και ανατροφοδότηση:

Σημείο εισόδου: Κανονικός 4 ∆20 mA DC (διαχωρισμένες περιοχές: 4 ∆12 mA/12 ∆20 mA/10 ∆50 mA για τα μοντέλα EP-15/17/25/27).

Μηχανική ανατροφοδότηση: Η μετατόπιση του κορμού μετατρέπεται σε ηλεκτρικά σήματα για την παρακολούθηση του συστήματος σε πραγματικό χρόνο.

Εναλλακτική συμβατότητα ενεργοποιητή:

Κατευθείαν στροφή: 12 ̊100 mm· γωνιακή στροφή: 0 ̊90 μοίρες.

Προσαρμόζεται σε μικρούς/μεγάλους ενεργοποιητές μέσω στρατηγικών ελέγχου φορτίου και ρυθμίσεων μηχανισμού ζεύξης.

Πνευματική απόδοση:

Πίεση πηγής αερίου: 0,14·0,16 MPa ή 0,17·0,50 MPa.

Κατανάλωση αερίου: 5 NL/min σε 0,4 MPa· σχεδιασμός ενισχυτή χαμηλής ισχύος μειώνει την κατανάλωση ενέργειας.

Ακριβότητα και αξιοπιστία:

Αντίδραση: < 1%· νεκρή ζώνη: < 0,4% για ακριβή τοποθέτηση βαλβίδας.

Χαρακτηριστικά εξόδου: Γραμμικό (διαμορφώσιμο για γρήγορο άνοιγμα, ποσοστό κλπ., μέσω μηχανισμού καμάρας).

Περιβαλλοντικά χαρακτηριστικά και χαρακτηριστικά ασφάλειας:

Πεδίο θερμοκρασίας: Αντιφλεγμονώδης: -20°C-60°C, πρότυπο: -40°C-80°C.

Αντιεκρηκτικά τύποι: Διατίθενται αντιφλεγμονώδη και κανονικά μοντέλα.

Προστασία κατά της ρύπανσης: Κατάλληλη για σκληρά περιβάλλοντα με σχετική υγρασία ≤ 90%.

Σχεδιασμός και εγκατάσταση:

Κουτί: κράμα αλουμινίου (βάρος: 3,5 kg).

Αεροσύνδεση: ZG1/4 νήμα για εύκολη πνευματική ενσωμάτωση.

Μετατροπή ενισχυτή: Εύκολη αλλαγή μεταξύ θετικής/αρνητικής δράσης για μονόδραστικούς ενεργοποιητές.

τεχνικές παραμέτρους και επιδόσεις:

Εισερχόμενο σήμα: Πρότυπο: 4-20 MADC.

Διαίρεση: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17ΕΡ-25.27..

Εισερχόμενη αντίσταση: 250 ευρώ (4-20 MADC) 100 ευρώ (10-50 MADC).

Ονομαστική στροφή: ευθεία στροφή: 12... 100 mm, γωνία: 0-90 μοίρες...

Πίεση πηγής αερίου: 0,14-0,16 mpa 0,17-0,50 mpa.

Κατανάλωση αερίου: 5NL/min (όταν η πίεση του αερίου είναι 0,4 MPa)...

Αντίδραση: λιγότερο από 1% νεκρή ζώνη: λιγότερο από 0,4%.

Χαρακτηριστικά εξόδου: γραμμικά (μπορεί να αλλάξει σε άνοιγμα γρήγορα, όπως χαρακτηριστικά ποσοστού)...

Θερμοκρασία περιβάλλοντος: Φωτοασφαλής τύπου -20-+ 60°C κανονικός τύπου -40-+ 80°C

Σχετική υγρασία: όχι περισσότερο από 90%...

Αντιεκρηκτική συσκευή: αντιφλεγμονώδης συσκευή, συνήθης συσκευής.

Υλικό θήκης: κράμα αλουμινίου.

Ειδικότητες συσκευής θέσης βαλβίδας σειράς EPB800:

Εφαρμόζεται σε μικρό δυναμικό και μεγάλης χωρητικότητας ενεργοποιητή: υιοθετήστε πολιτική πυραύλου ελέγχου φορτίου, επιλέξτε την αντίστοιχη πολιτική πυραύλου μπορεί να πάρει κατάλληλη για το θέσιμο ενεργοποιητή.

η κατανάλωση αερίου είναι μικρή: η κατανάλωση ισχύος του ενισχυτή είναι μικρή, η χωρητικότητα μεγάλη.

Τα χαρακτηριστικά εξόδου μπορούν να επιλεγούν: επειδή υπάρχει μηχανισμός καμάρας στον μηχανισμό ανατροφοδότησης, μπορούν να επιλεγούν χαρακτηριστικά εξόδου διαφορετικά από τα τυποποιημένα.

4διαφορετικές συνθήκες ανατροφοδότησης αντίστοιχο μοντέλο: όσο η αντικατάσταση της συσκευής καμά, μπορεί να χρησιμοποιηθεί για την ακόλουθη αντίστοιχη ενεργοποιητή.

* ενεργοποιητής άμεσης κίνησης: πρότυπο -------EPB8O1 * ενεργοποιητής γωνιακής κίνησης: πρότυπο ------. EPB8 02, εύκολα μετατρέψιμος σε ενισχυτή αντίδρασης: όταν ένας ενεργοποιητής μίας δράσης απαιτεί έλεγχο αντίδρασης,ένας ενισχυτής θετικής δράσης μπορεί εύκολα να μετατραπεί σε ενισχυτή αρνητικής δράσης.
