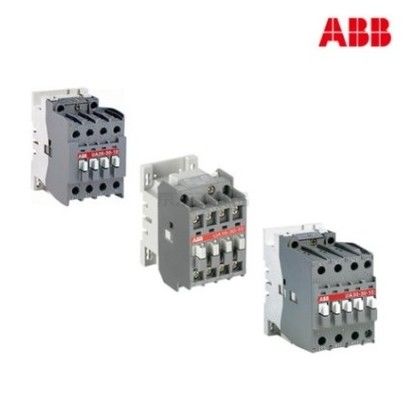

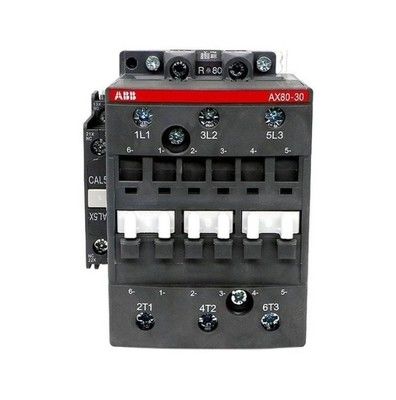

Επαφέας Κινητήρα Σειράς AX (Μοντέλο AX 185~205A)
Εισαγωγή Προϊόντος
Ο Επαφέας Κινητήρα Σειράς AX (Μοντέλο AX 185~205A) είναι ένα ανθεκτικό ηλεκτρικό εξάρτημα σχεδιασμένο για αξιόπιστη προστασία και έλεγχο κινητήρων σε βιομηχανικές εφαρμογές. Σχεδιασμένος για να πληροί τα πρότυπα IEC 60947, αυτός ο επαφέας διαθέτει 3 κύριες επαφές NO και διαμόρφωση βοηθητικών επαφών 1 NO/1 NC, κατάλληλος για κύρια κυκλώματα έως 1000V. Με ονομαστικό ρεύμα λειτουργίας 185A (AC-3, 415V στους 55°C), εξασφαλίζει αποτελεσματική μεταγωγή ισχύος για κινητήρες έως 90kW. Ο ανθεκτικός σχεδιασμός του επαφέα περιλαμβάνει πλαστικό περίβλημα, προστασία IP40 για βοηθητικούς ακροδέκτες και μηχανική αντοχή 5 εκατομμυρίων λειτουργιών, καθιστώντας τον ιδανικό για περιβάλλοντα βαρέως τύπου.
Χαρακτηριστικά Προϊόντος
Ηλεκτρικές Προδιαγραφές:
Κύκλωμα: 1000V ονομαστική τάση λειτουργίας, 250A συμβατικό θερμικό ρεύμα (Ith).
Βαθμολογία AC-3: 185A στα 415V (55°C), υποστηρίζοντας κινητήρες έως 90kW.
Ρεύμα Βραχυκύκλωσης: 1800A (1s), 1200A (10s) για προστασία από σφάλματα.
Τάση Μόνωσης & Κρουστικής Τάσης: 690V (Ui), 8kV (Uimp) για ασφάλεια.
Διαμόρφωση Επαφών:
3 κύριες επαφές NO, 1 NO + 1 NC βοηθητικές επαφές για σηματοδότηση ελέγχου.
Ονομαστική ικανότητα σύνδεσης/αποσύνδεσης: 10x/8x Ie (AC-3) για αξιόπιστη μεταγωγή.
Μηχανικά & Περιβαλλοντικά:
Ανθεκτικότητα: 5 εκατομμύρια μηχανικές λειτουργίες, 300 κύκλοι/ώρα ηλεκτρικής μεταγωγής.
Κατηγορία Προστασίας: IP40 για βοηθητικούς ακροδέκτες, κατάλληλο για βιομηχανικά περιβάλλοντα.
Εύρος Θερμοκρασίας: Λειτουργεί στους -25°C έως +70°C (πηνίο), -40°C έως +60°C (περιβάλλον).
Φυσικές Διαστάσεις:
111.5mm (Π) x 162.3mm (Β) x 196mm (Υ), καθαρό βάρος 3.2kg.
Ακροδέκτες κύριου κυκλώματος: Τύπου μπάρας για ασφαλή καλωδίωση.
Κύκλωμα Ελέγχου:
Τάση πηνίου: 400-415V (50Hz), 415-440V (60Hz), με ανοχή ±10%.
Μηχανική συχνότητα μεταγωγής: 3600 κύκλοι/ώρα για κύκλους υψηλής λειτουργίας.
Πρότυπα & Πιστοποιήσεις:
Συμμορφώνεται με τα πρότυπα IEC 60947-4-1, VDE 0110 και EN 60529.
Πιστοποιημένο cUL και CE για παγκόσμια βιομηχανική χρήση.
Καταλληλότητα Εφαρμογής:
Ιδανικό για έλεγχο κινητήρων σε αντλίες, ανεμιστήρες, συμπιεστές και συστήματα μεταφοράς.
Υποστηρίζει μετατροπείς μεταβλητής τάσης/συχνότητας με χαρακτηριστικά προστασίας από μεταβατικά φαινόμενα.
