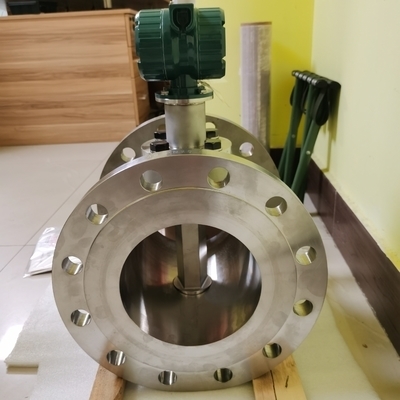

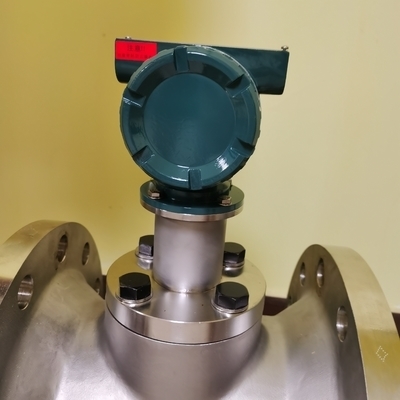

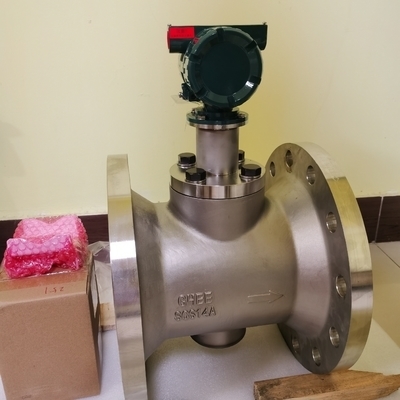

YOKOGAWA Ψηφιακό YEWFLO Στρογγυλομετρητή Με Πυρήνα Fieldbus

Ο ψηφιακός στροβιλομετρητής Vortex YEWFLO της YOKOGAWA (Μοντέλα: Στροβιλομετρητής Vortex DY, Μετατροπέας ροής Vortex DYA) με επικοινωνία FOUNDATION Fieldbus

Ο ψηφιακός στροβιλομετρητής Vortex YEWFLO της YOKOGAWA, μέρος της οικογένειας OpreX Field Instruments στην κατηγορία OpreX Measurement, είναι μια λύση μέτρησης ροής υψηλής απόδοσης σχεδιασμένη για υγρά, αέρια και ατμό. Συνδυάζοντας έναν δοκιμασμένο αισθητήρα και τη συναρμολόγηση του σώματος (με πάνω από 450.000 μονάδες εγκατεστημένες παγκοσμίως) με προηγμένη ψηφιακή τεχνολογία -- συμπεριλαμβανομένης της ιδιόκτητης Spectral Signal Processing (SSP) της Yokogawa -- αυτός ο στροβιλομετρητής προσφέρει ακρίβεια και σταθερότητα ακόμη και σε σκληρές συνθήκες διεργασίας. Διατίθεται ως ενσωματωμένοι ή απομακρυσμένοι τύποι ανιχνευτών (DY) και απομακρυσμένοι μετατροπείς (DYA), υποστηρίζει πρωτόκολλα επικοινωνίας FOUNDATION Fieldbus, HART 7/5 και BRAIN, επιτρέποντας την απρόσκοπτη ενσωμάτωση σε βιομηχανικά συστήματα ελέγχου. Η σειρά περιλαμβάνει επίσης έναν τύπο μειωμένης οπής, βελτιστοποιημένο για χαμηλούς ρυθμούς ροής και απλοποιημένη εγκατάσταση, καθιστώντας τον ευέλικτο για εφαρμογές με ποικίλες απαιτήσεις ροής.

Ο τύπος μειωμένης οπής ενσωματώνει τον στροβιλομετρητή με έναν ομόκεντρο μειωτήρα, προσφέροντας μοναδικά πλεονεκτήματα για εφαρμογές χαμηλής ροής και μεταβλητής ροής:

• Απλοποιημένη εγκατάσταση: Εξαλείφει την ανάγκη για ξεχωριστούς μειωτήρες, διαστολείς ή κοντούς σωλήνες για ευθεία μήκη σωλήνων, μειώνοντας τα σημεία σύνδεσης έως και 70% και μειώνοντας τον κίνδυνο διαρροής.
• Εκτεταμένη μέτρηση χαμηλής ροής: Επεκτείνει το κάτω όριο μέτρησης κατά 2-3 φορές σε σύγκριση με τους τυπικούς τύπους, επιτρέποντας την ακριβή ανίχνευση χαμηλής ροής χωρίς μείωση του μεγέθους του κύριου σωλήνα.
• Οφέλη κόστους και ασφάλειας: Μειώνει το κόστος εγκατάστασης, ελαχιστοποιεί τους κινδύνους διαρροής υγρών και εξαλείφει την ανάγκη διακοπής των διεργασιών για προσαρμογές εύρους ροής (π.χ., αντικατάσταση πλακών οπής).

Δύο επιλογές μειωτήρα:

• /R1: Το μέγεθος της οπής του ανιχνευτή μειώνεται κατά 1 μέγεθος από την σωλήνωση φλάντζας.
• /R2: Το μέγεθος της οπής του ανιχνευτή μειώνεται κατά 2 μεγέθη, ιδανικό για εξαιρετικά χαμηλούς ρυθμούς ροής.

Συμβατότητα με ειδικές εκδόσεις: Μπορεί να συνδυαστεί με τον τύπο Multi-Variable (για μέτρηση και διόρθωση θερμοκρασίας) ή την έκδοση υψηλής θερμοκρασίας (θερμοκρασία διεργασίας έως 450°C), ενισχύοντας την ευελιξία.

Θερμοκρασία διεργασίας: Τυπικός τύπος: -29 έως 250°C; Έκδοση υψηλής θερμοκρασίας: έως 450°C.

Πίεση διεργασίας: -0,1 MPa έως ονομαστική τιμή φλάντζας (διαφέρει ανάλογα με το μοντέλο).

Διάμετροι:

• Τυπικός τύπος: Wafer (15-100 mm), Φλάντζα (15-400 mm).
• Τύπος μειωμένης οπής: Φλάντζα (25-200 mm) με μειωτήρες /R1 ή /R2.

Ακρίβεια:

• Υγρά: ±0,75% της ένδειξης (εξαρτάται από τον αριθμό Reynolds).
• Αέρια/Ατμός: ±1,0% της ένδειξης (εξαρτάται από την ταχύτητα ροής).

Σήματα εξόδου: Αναλογική έξοδος, έξοδος επαφής τρανζίστορ (διαθέσιμη ταυτόχρονη έξοδος).

• Τυπικός τύπος: Ιδανικό για μεγάλα εύρη ροής σε λέβητες, χημική επεξεργασία και συστήματα κοινής ωφέλειας.
• Τύπος μειωμένης οπής: Κατάλληλο για γραμμές παροχής ατμού, εποχιακά συστήματα μεταβλητής ροής και διεργασίες χαμηλής ροής στην κατασκευή κλωστοϋφαντουργικών προϊόντων, τροφίμων και δομικών υλικών.
• Συνδυασμός Multi-Variable: Επιτρέπει την άμεση μέτρηση μαζικής ροής κορεσμένου ατμού, ακόμη και σε χαμηλούς ρυθμούς ροής.
