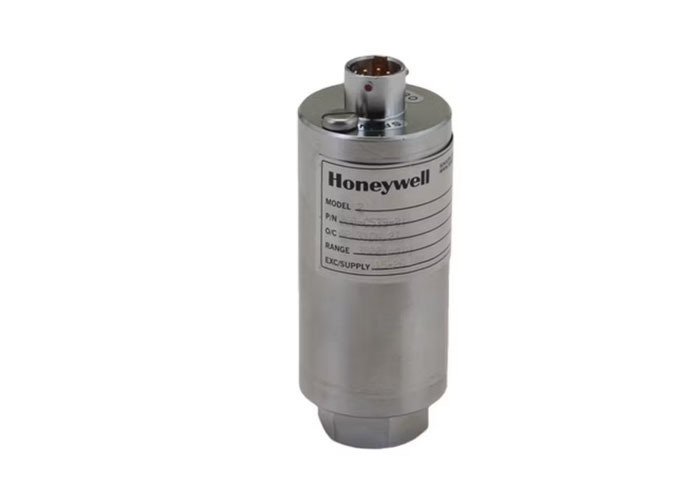

Μετατροπέας πίεσης Honeywell Model Z με ακρίβεια 0,25% 0,5 έως 60.000 psig/a Περιοχή και κατασκευή από ανοξείδωτο χάλυβα ((Αριθμός μέρους:060-0761-17ZG-04/060-0761-20ZG-01/060-0761-25ZG-01)

0.5 psig/a έως 60.000 psig/a. ±0.25% ακρίβεια πλήρους κλίμακας.

Οι αισθητήρες πίεσης Μοντέλου Z είναι ανθεκτικοί βιομηχανικοί αισθητήρες κατασκευασμένοι από ανοξείδωτο χάλυβα 17-4 PH (υλικό διαβροχής για εύρη έως 2.000 psi) ή ανοξείδωτο χάλυβα 15-5 PH (υλικό διαβροχής για εύρη 2.000 psi και άνω). Σχεδιασμένοι για απαιτητικές εφαρμογές που απαιτούν υψηλή ακρίβεια και σταθερότητα μέτρησης, αυτοί οι αισθητήρες καλύπτουν εύρη πίεσης από 0,5 psi έως 60.000 psi και χρησιμοποιούν πλήρεις γέφυρες 350 ohm με τέσσερις βραχίονες.

Διατίθενται με πολλαπλές επιλογές διαμόρφωσης, συμπεριλαμβανομένης της λειτουργίας σε εκτεταμένη θερμοκρασία, διαφόρων ηλεκτρικών τερματισμών, υλικών διαβροχής και εξόδων υψηλού επιπέδου (5 Vdc, 10 Vdc ή 4 mA έως 20 mA). Τα περισσότερα μοντέλα εξόδου υψηλού επιπέδου διαθέτουν τυπικά εσωτερικά κυκλώματα βαθμονόμησης shunt για απλοποιημένη ρύθμιση αισθητήρα-συστήματος δεδομένων. Ένα προαιρετικό εσωτερικό τσιπ βαθμονόμησης υπογραφής επιτρέπει την αυτόματη διαμόρφωση με την ψηφιακή ένδειξη τεσσάρων ή δώδεκα καναλιών Μοντέλου SC.

Ο σχεδιασμός Μοντέλου Z που βασίζεται σε γέφυρα τάσης αναφέρεται στη κύρια μεμβράνη ανίχνευσης πίεσης στην ατμόσφαιρα, διατηρώντας σταθερό μηδέν ανεξάρτητα από τις περιβαλλοντικές συνθήκες. Η απόλυτη έκδοση διαθέτει ένα πλήρως συγκολλημένο θάλαμο αναφοράς κενού για εξαιρετική μακροπρόθεσμη σταθερότητα.

• 0,25% ακρίβεια
• 0,005%FS/°F επίδραση θερμοκρασίας
• Εύρος 0,5 psig/a έως 60.000 psig/a
• Πολλαπλές επιλογές εξόδου: mV/V, 4-20 mA, 0-5 Vdc ή 0-10 Vdc
• Πλήρως συγκολλημένη κατασκευή από ανοξείδωτο χάλυβα
• Διατίθεται εγγενώς ασφαλές (μόνο επιλογή 2N)
• Εγκεκριμένο CE
