Name: Ηλεκτρομαγνητικός μετρητής ροής ABB WaterMaster FEF121 και FEF181
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: FEF121 και FEF181
Price: 2,540.00 USD
Availability: InStock

Σπίτι > προϊόντα > Ηλεκτρομαγνητικός μετρητής ροής >

Ηλεκτρομαγνητικός μετρητής ροής ABB WaterMaster FEF121 και FEF181

Υποβρύχιο ηλεκτρομαγνητικό παροχόμετρο ροής IP68

Επαληθευμένο παροχόμετρο ροής WaterMaster OIML R49

Διαγνωστικά παροχόμετρο ροής μαγνητικού τύπου NAMUR NE107

Μάρκα:

ABB

Αριθμό μοντέλου:

FEF121 και FEF181

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

Ηλεκτρομαγνητικός μετρητής ροής ABB WaterMaster FEF121 και FEF181

Λεπτομέρειες για το προϊόν

Προστασία στο περιβάλλον:

Βαθμολογία: IP68 (NEMA 6) έως 10 m (33 πόδια) βάθος, πλήρως τοποθετημένο κουτί ακροδεκτών

Αγώγιμο:

> 5 µS/cm

Τοποθέτηση πομπού:

Ενσωματωμένο ή απομακρυσμένο

Ηλεκτρικές συνδέσεις:

Αδένες 20 mm, ½ σε NPT, θωρακισμένοι αδένες 20 mm

Καλώδιο αισθητήρα:

Καλώδιο ABB WaterMaster, τυπικό ή θωρακισμένο. Μέγιστο μήκος 200 m (660 πόδια)

Επισημαίνω:

Υποβρύχιο ηλεκτρομαγνητικό παροχόμετρο ροής IP68

Επαληθευμένο παροχόμετρο ροής WaterMaster OIML R49

Διαγνωστικά παροχόμετρο ροής μαγνητικού τύπου NAMUR NE107

Όροι πληρωμής και αποστολής

Ποσότητα παραγγελίας min

1 τεμ

Συσκευασία λεπτομέρειες

Κάθε μονάδα διαθέτει μεμονωμένο κουτί και όλα τα κουτιά είναι συσκευασμένα σε τυπικά πακέτα ή διαθέσ

Χρόνος παράδοσης

5-8 εργάσιμες

Όροι πληρωμής

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Δυνατότητα προσφοράς

1000 κομμάτια/κομμάτια ανά εβδομάδα διαπραγματεύσιμα

Συγγενικά προϊόντα

Μετρητής ροής Proline Promass S 300 Coriolis

Βρείτε την καλύτερη τιμή

Μέτρο ροής Proline Promass P 500 Coriolis

Βρείτε την καλύτερη τιμή

Μετρητής ροής Proline Promass Q 300 Coriolis

Βρείτε την καλύτερη τιμή

Μετρητής ροής θερμικής μάζας πρωλίνης t-massa F 500

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

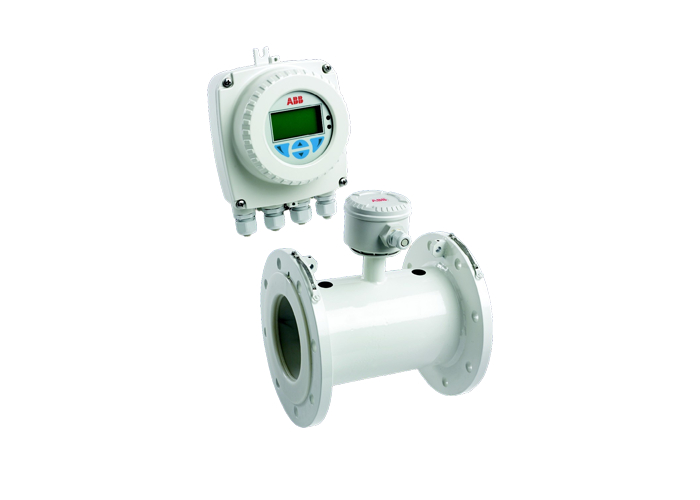

Ηλεκτρομαγνητικό ροόμετρο WaterMaster FEF121 και FEF181

FEV121200V1S0S2B1A1A1A2A1A1
FEF121200V1S0S2B1A1A1A2A1A1

Επισκόπηση προϊόντος

WaterMasterείναι η τελευταία γενιά ηλεκτρομαγνητικών ροόμετρων της ABB που έχουν σχεδιαστεί ειδικά για τοβιομηχανίες ύδρευσης και αποχέτευσης.
Παρέχει απαράμιλλη ακρίβεια, σταθερότητα και αξιοπιστία, καθιστώντας τοτέλεια λύση για μέτρηση ροήςσε εγκαταστάσεις επεξεργασίας νερού, δίκτυα διανομής και συστήματα αποχέτευσης.

Με τοαυτο-βαθμονομούμενος πομπός,σχεδιασμός θαμμένου και βυθιζόμενου αισθητήρα, καιπροηγμένα διαγνωστικά, το WaterMaster θέτει το σημείο αναφοράς για τη σύγχρονη τεχνολογία μέτρησης ροής — διασφαλίζονταςμακροχρόνια απόδοση με ελάχιστη συντήρηση.

Βασικά Χαρακτηριστικά

Ο πιο σταθερός πομπός στον κόσμο
Ο αυτοβαθμονομούμενος σχεδιασμός με εξαιρετικά χαμηλό συντελεστή θερμοκρασίας εξασφαλίζει εξαιρετική ακρίβεια και επαναληψιμότητα.
Universal Water Industry Solution
Σχεδιασμένο για όλες τις εφαρμογές νερού και λυμάτων – από ακατέργαστο νερό και λύματα έως επεξεργασμένο νερό και διανομή.
Αντικατάσταση πομπού Plug-and-Play
Η ενσωματωμένη αποθήκευση δεδομένων επιτρέπει την ανταλλαγή πομπών χωρίς επαναδιαμόρφωση ή επαναβαθμονόμηση.
Προηγμένη θύρα υπηρεσίας υπερύθρων
Υποστηρίζει απομακρυσμένη επικοινωνία HMI, HART, ένδειξη παραμέτρων και κυκλική έξοδο δεδομένων για απομακρυσμένα διαγνωστικά.
Καινοτόμος σχεδιασμός οκταγωνικού αισθητήρα
Μειώνει την ευαισθησία του προφίλ ροής, ελαχιστοποιεί τις απαιτήσεις σωληνώσεων ανάντη/κατάντη και ενισχύει την ακρίβεια.
OIML R49 Τύπος 'P' Επαληθευμένο
Ο συνεχής αυτοέλεγχος του αισθητήρα και του πομπού εγγυάται μακροπρόθεσμη σταθερότητα και συμμόρφωση.
Ολοκληρωμένο διαγνωστικό NAMUR NE107
Παρέχει σαφείς, τυποποιημένες ενδείξεις κατάστασης για συντήρηση, λειτουργικούς ελέγχους και συνθήκες συναγερμού.
Υποβρύχια και θαμμένη κατασκευή (IP68)
Πλήρως τοποθετημένος σε γλάστρα, αντιδιαβρωτικός αισθητήρας κατάλληλος για εγκαταστάσεις άμεσης ταφής ή πλημμύρας.
Ψηφιακή Επεξεργασία Σήματος (DSP)
Ανώτερη θόρυβος και σταθερότητα σήματος υπό κραδασμούς και υδραυλικές αναταράξεις.
Ευκολία Λειτουργίας
Μεγάλη περιστρεφόμενη οθόνη με έλεγχο από γυαλί και διαισθητική διαμόρφωση "Easy Setup".

Τεχνικές Προδιαγραφές

Κατηγορία	Είδος	Προσδιορισμός
Προδιαγραφές λειτουργίας – Αισθητήρας	Περιορισμοί πίεσης	Σύμφωνα με την βαθμολογία της φλάντζας
	Περιορισμοί θερμοκρασίας	Θερμοκρασία περιβάλλοντος: Τηλεπομπός −20 έως 70 °C (−4 έως 158 °F). Ενσωματωμένος πομπός −20 έως 60 °C (−4 έως 140 °F)
	Περιορισμοί θερμοκρασίας	Θερμοκρασία διεργασίας: -6 έως 70 °C (21 έως 158 °F)
	Προστασία του περιβάλλοντος	Βαθμολογία: IP68 (NEMA 6) έως 10 μέτρα (33 πόδια) βάθος, πλήρως τοποθετημένο κουτί ακροδεκτών
	Αγώγιμο	> 5 µS/cm
	Τοποθέτηση πομπού	Ενσωματωμένο ή απομακρυσμένο
	Ηλεκτρικές συνδέσεις	Αδένες 20 mm, ½ σε NPT, θωρακισμένοι αδένες 20 mm
	Καλώδιο αισθητήρα	Καλώδιο ABB WaterMaster, τυπικό ή θωρακισμένο. Μέγιστο μήκος 200 m (660 πόδια)
Φυσικές προδιαγραφές – Διαβρεγμένα μέρη	Υλικό επένδυσης	Πολυπροπυλένιο (DN40–200), Blasomer (DN250–2200); Το WRAS αναφέρεται. Εγκρίθηκαν τα ACS και NSF61 (μεγέθη DN40–200 σε εκκρεμότητα)
	Υλικό ηλεκτροδίου	Ανοξείδωτο ατσάλι 316, Hastelloy C, Titanium (άλλα υλικά διαθέσιμα κατόπιν αιτήματος)
	Δακτύλιοι γείωσης	Δεν απαιτείται
	Πλάκες προστασίας	Δεν απαιτείται
	Προϋποθέσεις εγκατάστασης	Ανοδική ροή ≥ 5D; Κατάντη ≥ 2D
	Απώλεια πίεσης	< 0,25 bar στο Q3 (DN40–200); Αμελητέα στο 3ο τρίμηνο (DN250–2200)
Μη βρεγμένα μέρη	Υλικό φλάντζας	Ανθρακούχο χάλυβα
	Υλικό στέγασης	Ανθρακούχο χάλυβα (DN40–200 & DN700–2200); Πλαστικό (DN15–600)
	Υλικό τερματικού κουτιού	Ανοξείδωτο ατσάλι ή αλουμίνιο
	Υλικό στυπιοθλίπτη καλωδίων	Πλαστικό ή ορείχαλκο
Λειτουργική Προδιαγραφή – Πομπός	Τροφοδοτικό	Ρεύμα 85–265 V AC @ < 7 VA; Χαμηλή τάση 24 V AC ± 10 % / – 30 % @ < 7 VA; DC 24 V ± 30 % @ < 0,4 A
	Έξοδοι παλμών/συχνότητας	Ένα αποκλειστικό, ένα με δυνατότητα διαμόρφωσης. μέγιστη συχνότητα εξόδου 5.250 Hz; Βαθμολογία 30 V @ 220 mA ανοιχτός συλλέκτης. Γαλβανικά απομονωμένο
	Έξοδοι συναγερμού/λογικών	Ένα αποκλειστικό, ένα με δυνατότητα διαμόρφωσης. Βαθμολογία 30 V @ 220 mA ανοιχτός συλλέκτης. Γαλβανικά απομονωμένο
	Τρέχουσα έξοδος	4–20 mA ή 4–12/20 mA; Μέγιστη αντίσταση βρόχου 750 Ω; Γαλβανικά απομονωμένο. Πρωτόκολλο HART v5.7
	Επίπεδα σήματος	NAMUR NE 43 (3,8–20,5 mA); Χαμηλός συναγερμός 3,6 mA; Υψηλός συναγερμός 21,8 mA
	Πρόσθετη ακρίβεια	±0,1 % της ανάγνωσης
	Συντελεστής θερμοκρασίας	Τυπικά < 20 ppm/°C
	Ηλεκτρικές συνδέσεις	Αδένες 20 mm, ½ σε NPT, θωρακισμένοι αδένες 20 mm
	Περιορισμοί θερμοκρασίας	Περιβάλλον −20 έως 60 °C (−4 έως 140 °F). Συντελεστής < 10 ppm/°C @ Vel ≥ 0,5 m/s
	Προστασία του περιβάλλοντος	Υγρασία 0–100 %; Αξιολόγηση IP67 (NEMA 4X) έως 1 m βάθος
	Ασφάλεια με προστασία από παραβιάσεις	Εσωτερικός διακόπτης + εξωτερική σφράγιση ασφαλείας αποτρέπει τη μη εξουσιοδοτημένη πρόσβαση
	Γλώσσες	Αγγλικά, Γαλλικά, Γερμανικά, Ιταλικά, Ισπανικά
	Θύρα υπηρεσίας υπέρυθρων	Προσαρμογέας USB (αξεσουάρ); Συμβατό με USB 1.1 & 2.0. Λογισμικό προγράμματος οδήγησης μόνο για υπολογιστή. Συμβατό με Windows 2000/XP/Vista

Εφαρμογές

Συστήματα επεξεργασίας και διανομής νερού
Εγκαταστάσεις λυμάτων και λυμάτων
Έργα άρδευσης και αφαλάτωσης
Βιομηχανικά συστήματα ανακύκλωσης νερού
Παρακολούθηση απόρριψης λυμάτων

Πληροφορίες Παραγγελίας
Ηλεκτρομαγνητικό ροόμετρο WaterMaster FEF121 και FEF181

Παραλαγή ψηφίο αριθμός	1....6	7..9	10	11	12	13	14.15	16	17	18	19	20	21	22	23	24	25	26	27
Σύστημα ροόμετρου, πλήρης οπή, απομακρυσμένη βάση	FEF121
Πλήρης διάτρηση, για χρήση με το WaterMaster πομπός / τηλεχειριστήριο	FEF181
Διάμετρος οπής DN 250 (10 ίντσες) DN 300 (12 ίντσες) DN 350 (14 ίντσες) DN 400 (16 ίντσες) DN 450 (18 ίντσες) 500 DN (20 ίντσες) DN 600 (24 ίντσες) DN 700 (28 ίντσες) DN 760 (30 ίντσες) DN 800 (32 ίντσες) DN 900 (36 ίντσες) 1000 DN (40 ίντσες) DN1050 (42 ίντσες) DN 1100 (44 ίντσες) DN 1200 (48 ίντσες) DN 1400 (54 ίντσες) 1500 DN (60 ίντσες) DN 1600 (66 ίντσες) DN 1800 (72 ίντσες) DN 2000 (80 ίντσες) DN 2200 (84 ίντσες) Άλλοι		250 300 350 400 450 500 600 700 760 800 900 001 051 101 201 401 501 601 801 002 202 999
Σχεδιασμός ηλεκτροδίων Ελαστομερές Ελαστομερές με έγκριση ACS Άλλοι			Κ μεγάλο Ζ
Σχεδιασμός ηλεκτροδίων Πρότυπο Άλλα – μόνο FEF181				1 9
Υλικό μέτρησης ηλεκτροδίων Ανοξείδωτο ατσάλι 316Ti (1,4571) Hastelloy C-276 (μόνο FEF121 – DN350 έως DN2200) Άλλοι					μικρό μι Ζ
Εξαρτήματα γείωσης Πρότυπο Μία πλάκα γείωσης Δύο πλάκες γείωσης Άλλοι						1 3 4 9
Τύπος σύνδεσης διαδικασίας Φλάντζες ASME κλάσης 150 Φλάντζες AWWA κατηγορίας Β Φλάντζες AWWA κατηγορίας D Φλάντζες AS 4087 class 16 ISO 7005 PN16							Α1 Γ1 Γ2 Ε1 S2
Υλικό Σύνδεσης Διαδικασίας Φλάντζες από ανθρακούχο χάλυβα Άλλοι								σι Ζ
Πιστοποιήσεις χρήσης Τυπικό (χωρίς PED) Παρακολούθηση υλικού με πιστοποιητικό επιθεώρησης 3.1 λογ. EN 10204 Άλλοι									1 2 9
Τύπος βαθμονόμησης Τυπική ακρίβεια 0,4 % Βελτιωμένη ακρίβεια 0,2% Έγινε μάρτυρας εργοστασιακής βαθμονόμησης Μεταφορά φύλαξης για κρύο/απόβλητο νερό (βαθμονόμηση από μάρτυρες) (μόνο FEF181) UKAS/NAMAS (μόνο FEF181) Άλλοι										ΕΝΑ σι Μ Ν U Ζ
Εύρος θερμοκρασίας εγκατάστασης / Εύρος θερμοκρασίας περιβάλλοντος Τυπική σχεδίαση / –20 … 60 °C (–4 … 140 °F)											1
Γλώσσα αγγλικός Γερμανός Γάλλος ισπανικά ιταλικά												ΕΝΑ ρε σολ Κ Ν
Χωρίς καλώδιο σήματος – μόνο FEF181 Καλώδιο 5 m (15 πόδια). Καλώδιο 10 m (30 πόδια). Καλώδιο 20 m (60 πόδια). Καλώδιο 30 m (100 πόδια). Καλώδιο 50 m (165 πόδια). Καλώδιο 80 m (260 πόδια). 100 m (325 πόδια) καλώδιο Καλώδιο μήκους 150 m (490 πόδια). Ειδικό μήκος > 150 m (> 490 πόδια) (και/ή θωρακισμένο καλώδιο – μόνο FEF181)													0 1 2 3 4 5 6 7 8 9
Πιστοποιητικό προστασίας από εκρήξεις Γενικής χρήσης (μη εκ των προτέρων σχεδιασμός) Άλλα (μόνο FEF181)														ΕΝΑ Ζ
Πομπός Κατηγορίας Προστασίας / Αισθητήρας Κατηγορίας Προστασίας IP67 (NEMA 4X) / IP68 (NEMA 6X) – καλώδιο δεν έχει τοποθετηθεί και δεν έχει τοποθετηθεί σε γλάστρα IP67 (NEMA 4X) / IP68 (NEMA 6X) – τοποθετημένο καλώδιο και σε γλάστρα Άλλα (μόνο FEF181)															2 3 9
Αγωγοί καλωδίων * M20 x 1,5 NPT 1/2 ίντσες M20 SWA θωρακισμένο Άλλα (μόνο FEF181)																ΕΝΑ σι ρε Ζ
Τροφοδοτικό Χωρίς (μόνο FEF181) 100... 230 V AC, 50 Hz (μόνο FEF121) 24 V AC ή 24 V DC, 50 Hz (μόνο FEF121) 100 ... 230 V AC, 60 Hz (μόνο FEF121) 24 V AC ή 24 V DC, 60 Hz (μόνο FEF121)																	0 1 2 3 4
Τύπος σήματος εισόδου και εξόδου HART + 20 mA + παλμός + έξοδος επαφής (μόνο FEF121) Χωρίς (μόνο FEF181)																		ΕΝΑ Υ
Τύπος διαμόρφωσης / Τύπος διαγνωστικών Εργοστασιακές προεπιλογές / τυπικά διαγνωστικά																			1
