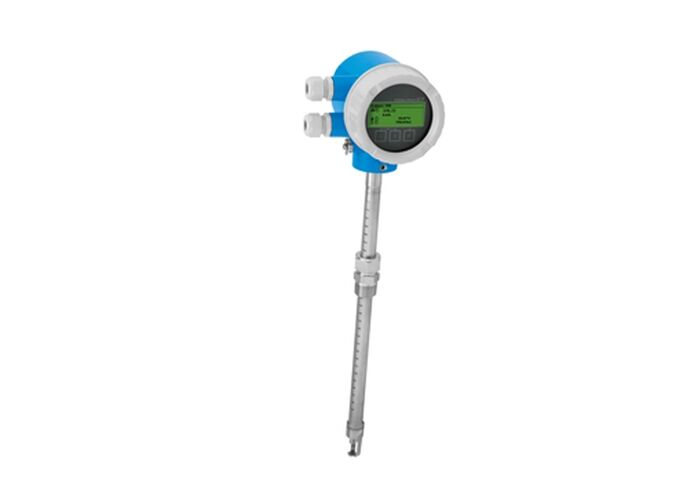

Διάμετρος ροής θερμικής μάζας προλίνης t-massa B 150
Το μετρητή ροής για οικονομικά αποδοτική μέτρηση και εύκολη παρακολούθηση των αερίων κοινής ωφέλειας.
Πεδίο εφαρμογής
Η έκδοση εισαγωγής μάζας t B 150 είναι κατάλληλη για μεγάλους αγωγούς ή ορθογώνιους αγωγούς εξαερισμού.Αυτή η τάση συσκευή είναι ιδανική για εφαρμογές υπο-μετρήσεων με τεχνολογία 4 καλωδίων που περιέχεται σε ένα ανθεκτικό συμπαγές περίβλημα αλουμινίου.
Βασικά Οφέλη
- Δυνατό για τον αέρα, το άζωτο, το διοξείδιο του άνθρακα και το αργόνο σε κυκλικούς σωλήνες ή ορθογώνιους αγωγούς
- Βέλτιστη παρακολούθηση της διαδικασίας - εύκολη μέτρηση ακόμη και σε χαμηλές πιέσεις και ταχύτητες ροής
- Η μέτρηση είναι οικονομικά αποδοτική - εύκολη εγκατάσταση, αμελητέα απώλεια πίεσης και χωρίς συντήρηση
- Αξιόπιστη τάση ροής - πολλαπλή μέτρηση
- Γρήγορη και αποτελεσματική θέση σε λειτουργία - καθοδηγούμενα μενού λειτουργίας
- Υψηλή διαθεσιμότητα εγκαταστάσεων - αυτοδιάγνωση και παρακολούθηση σφαλμάτων
- Αυτοματοποιημένη ανάκτηση δεδομένων για εξυπηρέτηση
Τεχνικές προδιαγραφές
Αρχή μέτρησης
Μέτρηση της θερμικής ροής μάζας
Μετρούμενες μεταβλητές
Πληροφορίες σχετικά με τη μέτρηση της θερμοκρασίας
Δυναμικές προδιαγραφές
Μέγιστο σφάλμα μέτρησης:
3% εργάσιμη ώρα / 4% εργάσιμη ώρα / 5% εργασιακή ώρα
Περιοχή μέτρησης (αέρος):
20 έως 720.000 kg/h (45 έως 1,587,600 lb/h)
20 προς 1.080,000 kg/h (45 έως 2,381,400 λίβρες/ώρα)
Μέση θερμοκρασία:
-40 έως +100 °C (-40 έως +212 °F)
Μέγιστη πίεση επεξεργασίας:
20 bar g (290 psi g)
Θερμοκρασία περιβάλλοντος:
-40 έως +60 °C (-40 έως +140 °F)
Ονομαστική διάμετρος:
DN 80 έως 1500 (3" έως 60")
* Ανάλογα με την επιλεγμένη επιλογή της λειτουργίας παραγγελίας "Κατάταξη βαθμονόμησης"
Βρεγμένα υλικά
- Μετατροπέας:1.4404 (316L)
- Τύπος εισαγωγής:1.4404 (316L); 1.4435 (316L)
- Σύνδεση:
- Δυνατότητα συμπίεσης: 1.4404 (316L)
- Δαχτυλίδι σφράγισης: EPDM, HNBR, 1.4401 (316)
- Δαχτυλίδι συμπίεσης: PEEK 450G
Ηλεκτρική και Επικοινωνίες
Ηλεκτρική παροχή:
Συνεχή 18 έως 30 V
Αποδόσεις:
4-20 mA HART (ενεργός)
Έξοδος παλμού/συχνότητας/συνδετήρα (παθητική)
Εισόδους:
Εισαγωγή κατάστασης
Ψηφιακή επικοινωνία:
HART
Εμφάνιση/Επιχείρηση:
Δείκτης τεσσάρων γραμμών με κουμπιά πίεσης
Κατασκευή και Προστασία
Κεφάλαιο του πομπού:
AlSi10Mg, επικαλυμμένο
Στον βαθμό προστασίας:
IP66/67, περίβλημα τύπου 4X
Εγκρίσεις & Πιστοποιήσεις
Επικίνδυνη περιοχή: ATEX, IECEx, cCSAus
Μετρολογική: Εκτελούμενη σε διαπιστευμένες εγκαταστάσεις βαθμονόμησης (σύμφωνα με το ISO/IEC 17025), NAMUR
Πίεση: CRN
Χαρακτηριστικά της συσκευής
Χαρακτηριστικά του αισθητήρα
- Βέλτιστη παρακολούθηση της διαδικασίας - εύκολη μέτρηση ακόμη και σε χαμηλές πιέσεις και ταχύτητες ροής
- Η μέτρηση είναι οικονομικά αποδοτική - εύκολη εγκατάσταση, αμελητέα απώλεια πίεσης και χωρίς συντήρηση
- Αξιόπιστη τάση ροής - πολλαπλή μέτρηση
- Έκδοση εισαγωγής για ονομαστική διάμετρο DN 80 έως 1500 (3" έως 60")
- Εγκατάσταση και αφαίρεση αισθητήρα χωρίς διακοπή της διαδικασίας
- Εύκολη εγκατάσταση
Χαρακτηριστικά του πομπού
- Γρήγορη και αποτελεσματική θέση σε λειτουργία - καθοδηγούμενα μενού λειτουργίας
- Υψηλή διαθεσιμότητα εγκαταστάσεων - αυτοδιάγνωση και παρακολούθηση σφαλμάτων
- Αυτοματοποιημένη ανάκτηση δεδομένων για εξυπηρέτηση
- Συσκευή σε συμπαγή έκδοση με παροχή ενέργειας συνεχούς ρεύματος 24 V
- 4-20 mA HART, έξοδος παλμού/συχνότητας/συνδετήρα
- Συμπίεστος και ανθεκτικός πομπός
