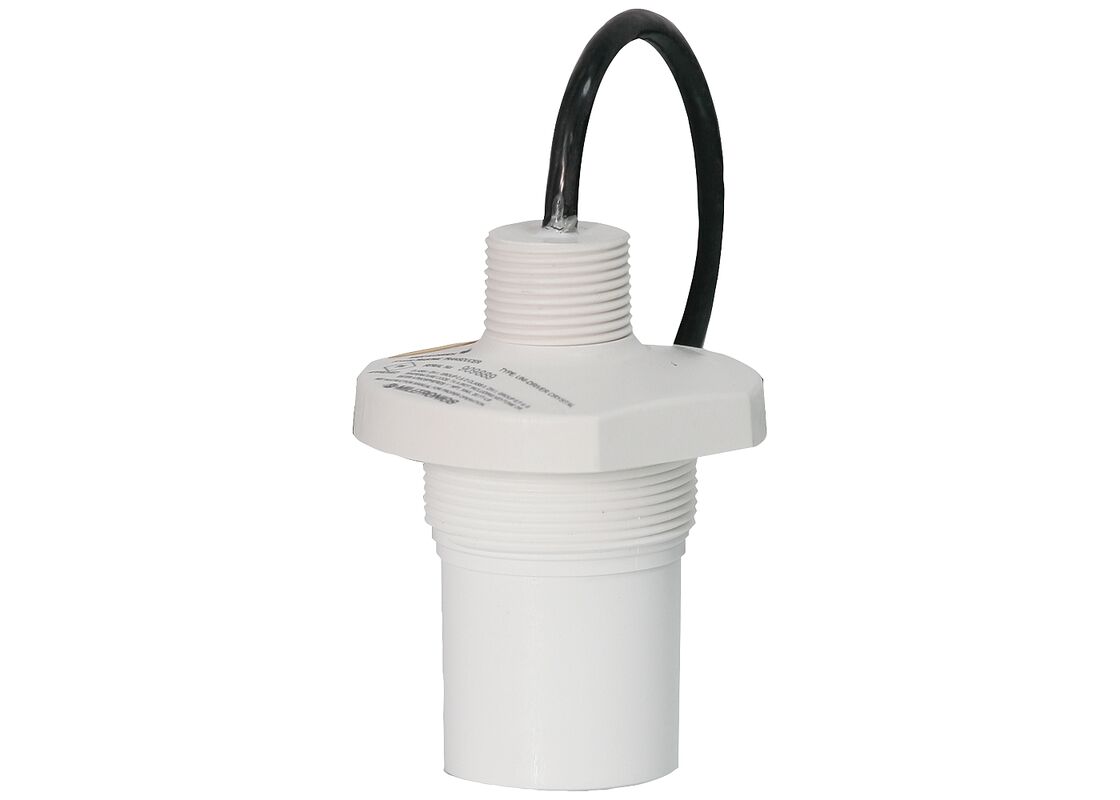

Μετατροπέας υπερηχητικού επιπέδου ST-H
Οι μετατροπείς ST-H χρησιμοποιούν υπερηχητική τεχνολογία για τη μέτρηση του επιπέδου στις δεξαμενές αποθήκευσης χημικών ουσιών και υγρών.
Αριθμοί εξαρτημάτων και εξαρτήματα
| Αριθμός τμήματος |
Περιγραφή |
| 7ML1830-1AQ |
EASY AIMER II, ΑΛΥΜΙΝΙΟ, 3/4 ιντσών NPT με 3/4 - 1 ιντσών σύνδεση PVC |
| 7ML1830-1AU |
Εύκολο AIMER II, 304, ΦΛΑΝΖΕ με NPT νήμα, W/CPLNG, 1 ίντσες |
| 7ML1830-1AX |
Εύκολη φλέβα Aimer II, αλουμίνιο με προσαρμογέα M20, αλυσιδωτή ζεύξη 1 "και 1-1/2" BSP |
| 7ML1830-1BK |
ΠΟΛΙΤΙΚΗ ΚΑΤΑΣΙΑ ΚΑΤΑΣΙΑ, FMS-200 |
| 7ML1830-1BT |
Οικουμενικός προσαρμογός τοποθέτησης, 2 ίντσες NPT |
| 7ML1830-1BU |
Οικουμενικός προσαρμογός τοποθέτησης, 2 ίντσες BSP |
| 7ML1830-1EF |
ΑΔΑΠΤΑΡΟ 1"NPT/M20 |
| 7ML1830-1GN |
Εύκολο κιτ προσαρμογής Aimer, 304, M20 σε 1 "NPT, 1 "NPT σε 1 "BSP, 1 "NPT σε 1,5" BSP |
| 7ML1930-1FX |
ΚΙΤ, ΑΙΣΟΛΑΣΗ, 1" NPT, XDUCERS |
Βασικά Οφέλη
- Μπορεί να τοποθετηθεί σε στενό σωλήνα στερέωσης
- Ανθεκτικό σε διαβρωτικά και σκληρά περιβάλλοντα
- Ενσωματωμένος αισθητήρας θερμοκρασίας
Λεπτομέρειες εφαρμογής
Ο στενός σχεδιασμός του ST-H επιτρέπει την τοποθέτηση του μετασχηματιστή σε ένα στενό σωλήνα.διαβρωτικά περιβάλλοντα.
Κατά τη διάρκεια της λειτουργίας, ο υπερηχητικός μετατροπέας εκπέμπει ακουστικούς παλμούς σε μια στενή δέσμη κάθετη προς το πρόσωπο του μετατροπέα.Ο ανιχνευτής επιπέδου μετρά το χρόνο διάδοσης μεταξύ εκπομπής παλμού και λήψης της ηχώ για να υπολογίσει την απόσταση από τον μετατροπέα στο υλικόΟι διακυμάνσεις της ταχύτητας του ήχου λόγω αλλαγών της θερμοκρασίας εντός του επιτρεπόμενου εύρους αντισταθμίζονται αυτόματα από τον ολοκληρωμένο αισθητήρα θερμοκρασίας.
Βασικές εφαρμογές:
Χημικές αποθήκες, δεξαμενές υγρών
Τεχνικές προδιαγραφές
Τρόπος λειτουργίας
Μετατροπέας υπερήχων
Αρχή μέτρησης
Μετατροπέας υπερήχων
Πεδίο μέτρησης
0.3... 10 m (1... 33 ft)
Συχνότητα
44 kHz
Γωνία δέσμης
12°
Αντιστάθμιση θερμοκρασίας
Αντισταθμισμένο από ολοκληρωμένο αισθητήρα θερμοκρασίας
Πίεση
Κανονική ατμοσφαιρική πίεση
Θερμοκρασία περιβάλλοντος
-20... +60 °C (-5... +140 °F) (έγκριτο μοντέλο ATEX και UKEX)
-40... +73 °C (-40... +163 °F) (έγκριτο μοντέλο CSA/FM)
Θέρμανση αποθήκευσης
-20... +60 °C (-5... +140 °F)
Βάρος
1.4 kg (3 lb)
Υλικό (κλειδί)
Υποστήριξη και κάλυμμα από ETFE ή PVDF
Σύνδεση διαδικασίας
"2" NPT [(Taper), ASME B1.20.1], R 2 [(BSPT), EN 10226] ή G 2 [(BSPP), EN ISO 228-1]
Ποσοστό προστασίας
Διάκριση IP68
Σύνδεση καλωδίου
Δύο πυρήνες προστατευμένες/στριμμένες, 0,519 mm2 (20 AWG), περίβλημα PVC
Καλώδιο (μέγιστο μήκος)
365 m (1 200 ft) με ομοαξονικό καλώδιο RG 62 A/U
Προσαρμοστής φλάντζας
"Παγκόσμια" (κατά DN 65, PN 10 και 3" ASME)
Πιστοποιητικά και εγκρίσεις
CE, UKCA, RCM, KC, CSA τάξη I, II, III, Div. 1, ομάδες A, B, C, D, E, F, G T3 (μόνο ETFE), FM τάξη I, II, Div. 1, ομάδες C, D, E, F, G T4A, ATEX II 2G Ex mb IIC T5 Gb, UKEX II 2G Ex mb IIC T5 Gb,INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, Κίνα RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (ορεκτικός αισθητήρας) Διακήρυξη περιβαλλοντικού προϊόντος (EPD)
