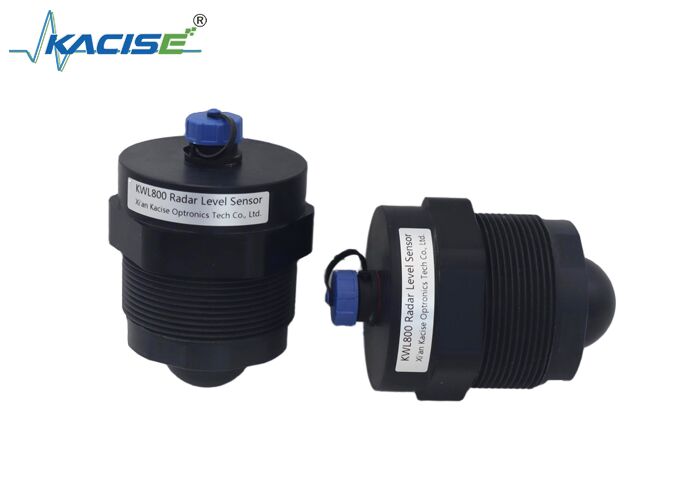

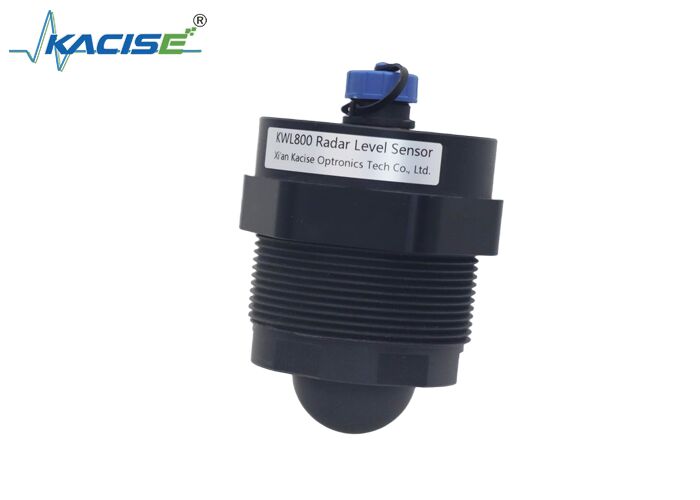

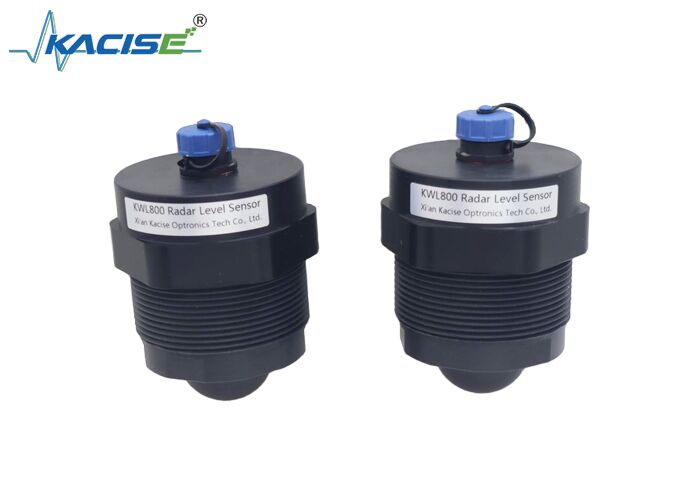

Αισθητήρας επιπέδου νερού ραντάρ KWL800 με συχνότητα 80 GHz εύρος μέτρησης 20 m και περίβλημα PTFE

Ο αισθητήρας επιπέδου νερού KWL800 είναι ένας αισθητήρας που αναπτύχθηκε από την εταιρεία μας για τη μέτρηση της επιπέδου του νερού και της επιπέδου του υγρού.Η μέγιστη βαθμολογία προστασίας της συσκευής μπορεί να φθάσει το IP68Ο αισθητήρας παρέχει προαιρετική έξοδο 4-20 mA και έξοδο ρελέ. Οι διεπαφές επικοινωνίας περιλαμβάνουν RS485 ή UART και χρησιμοποιεί το πρότυπο πρωτόκολλο Modbus RTU.Το προϊόν έχει μέγιστη εμβέλεια μέτρησης έως και 20 m, με τυφλή ζώνη τουλάχιστον 6 cm.

• Αυτο-αναπτυγμένο τσιπ ραδιοφωνίας
• Χρησιμοποιεί τεχνολογία FMCW (Frequency Modulated Continuous Wave)
• Σημείο χιλιοστών κυμάτων με ισχυρή διείσδυση, κατάλληλο για πολύπλοκα περιβάλλοντα
• Σύνθετο μέγεθος συσκευής με μετρικό νήμα στερέωσης, εύκολη εγκατάσταση
• Πεδίο μέτρησης έως 20 m
• Γωνία δέσμης μικρότερη από 3°
• Κεφάλαια από PTFE, ανθεκτικά στη διάβρωση

1. Επιθεώρηση της εκπαλάσσεως της συσκευής
   • Αφού λάβετε το προϊόν, ελέγξτε αν η συσκευασία είναι άθικτη.
   • Διαβάστε προσεκτικά το εγχειρίδιο του προϊόντος.
   • Ελέγξτε αν η εμφάνιση της συσκευής έχει υποστεί ζημιά.

   Εάν βρεθούν προβλήματα, επικοινωνήστε μαζί μας αμέσως για βοήθεια.

2. Επιθεώρηση περιβάλλοντος εγκατάστασης
   • Ελέγξτε αν υπάρχουν αντικείμενα που παρεμβαίνουν στην γωνία δέσμης ακριβώς κάτω από τη συσκευή.
   • Όπως φαίνεται στο σχήμα, μετά την εγκατάσταση, τα ηλεκτρομαγνητικά κύματα που εκπέμπονται από τη συσκευή πρέπει να είναι κάθετα στην επιφάνεια μέτρησης.

3. Μέθοδος εγκατάστασης

   Όπως φαίνεται στο παρακάτω σχήμα, το προϊόν πρέπει να στερεώνεται στο στήριγμα τοποθέτησης.



• Η θέση εγκατάστασης του αισθητήρα θα πρέπει να είναι όσο το δυνατόν σταθερή για να αποφεύγεται η δόνηση και το περιβάλλον κάτω από τον αισθητήρα θα πρέπει να είναι όσο το δυνατόν πιο ανοιχτό.
• Η ελάχιστη απόσταση μεταξύ του αισθητήρα και της επιφάνειας του μετρούμενου υγρού πρέπει να είναι μεγαλύτερη από 30 cm.
• Η απόσταση μεταξύ του αισθητήρα και της άκρης της δεξαμενής, της πισίνας ή της όχθης του ποταμού πρέπει να είναι μεγαλύτερη από 0,5 m.
• Για την εγκατάσταση του αισθητήρα πρέπει να επιλέγεται τοποθεσία όπου η διακύμανση της επιφάνειας του νερού είναι μικρή, ώστε να αποφεύγεται η μειωμένη ακρίβεια της μέτρησης ή οι μη φυσιολογικές μετρήσεις που προκαλούνται από κύματα της επιφάνειας του νερού.
