KUS630 υπερηχητικός μετρητής επιπέδων σειράς
1.Features
- Περίπλοκος αλγόριθμος φιλτραρίσματος για να αποκλείσει τις πλαστές μετρήσεις
- Ποικίλη επιλογή αλγορίθμου συνθηκών εργασίας για να εξασφαλίσει ακρίβεια μέτρησης
- Πιεζοηλεκτρική προστασία ασφάλειας κύματος
- Αυτόματη υγιής αποζημίωση ταχύτητας και θερμοκρασίας
- Επίδειξη καμπυλών ηχούς, χρήσιμη για την επιτόπιες διόρθωση και την ανίχνευση ελαττωμάτων
- Λειτουργία αυτοεπιθεώρησης, πλούσιες πληροφορίες αυτοεπιθεώρησης, κατάλληλες για τους χρήστες να επισκευάσουν και να διορθώσουν
- Η αναλογία σειράς επεκτείνεται για να αποτρέψει τη μετρημένη αξία από την υπέρβαση της σειράς και την πρόκληση της λάθος εκτίμησης
2.Product περιγραφή
Το υπερηχητικοί επίπεδο/ο μετρητής επιπέδων χρησιμοποιεί την υπερηχητική αρχή σφυγμού για τη μέτρηση μη-επαφών. Είναι μια μη-επαφή, υψηλός-αξιοπιστία, οικονομικώς αποδοτική, και εύκολος--εγκαθιστά και διατηρεί το όργανο μέτρησης επιπέδων. Μπορεί να καλύψει των περισσότερων από τις απαιτήσεις μέτρησης επιπέδων χωρίς επαφή του μέσου. Ενσωματώνει τις λειτουργίες του υγρής επιπέδου και της έκτασης σταθμών ύδατος, της επίδειξης και της μετάδοσης, και το μετρημένο μέσο είναι σχεδόν απεριόριστο. Μπορεί να χρησιμοποιηθεί ευρέως στη μέτρηση του ύψους των διάφορων υγρών και στερεών υλικών.
3. Διαστάσεις
Η μονάδα στο διάγραμμα είναι χιλ.
4.Electrical συνδέσεις και ορισμοί σημάτων
| Διαταγή γραμμών |
Χρώμα |
Καθορισμός |
| 1 |
Κόκκινος |
Η δύναμη είναι θετική |
| 2 |
Μαύρος |
επιστροφής έδαφος δύναμης |
| 3 |
Κίτρινος |
Αναλογική παραγωγή, παραγωγή τάσης, τρέχουσα παραγωγή διακοπτών παραγωγής |
| 4 |
Μπλε |
RS485 A+ ή uart TXD |
| 5 |
Πράσινος |
RS485 β ή uart RXD |
| Χρώμα καλωδίων |
Διαταγή γραμμών |
Περιγράψτε |
Παρατήρηση |
| κόκκινος |
1 |
τροφοδοτημένος κοντά |
3.3V-30V ευρεία εισαγωγή τάσης |
| μαύρος |
2 |
GND |
|
| κίτρινος |
3 |
Παραγωγή διακοπτών |
Το τερματικό διακοπτών, χωρητικότητα φορτίων 1A 60V, υποστηρίξεις μέχρι δύο αποτελέσματα διακοπτών με την ανεξάρτητη λογική, τα δύο τερματικά είναι οι δύο επαφές του διακόπτη, δεν διακρίνει μεταξύ των θετικών και αρνητικών πόλων, και μπορεί να συνδεθεί κατά βούληση. |
| Άσπρος |
4 |
Παραγωγή διακοπτών |
| καφετής |
4 |
RS485A+ |
|
| πράσινος |
5 |
RS485B- |
|
5.Parameter περιγραφή
| Πρότυπο: KUS630 |

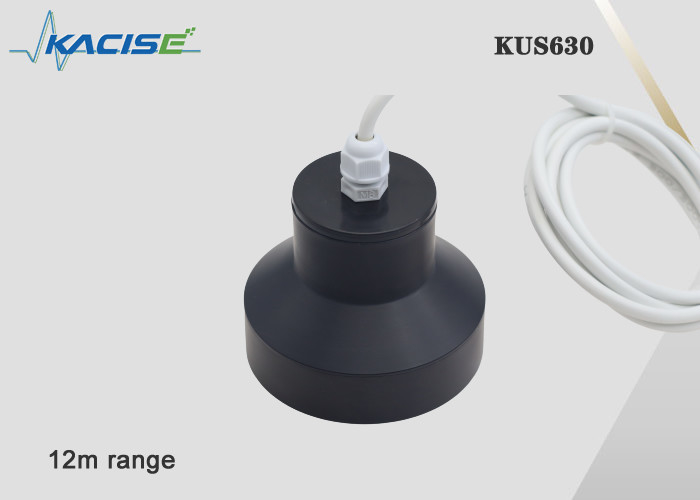

| Μέτρηση της σειράς |
0.6m… 12m
|
|
Τυφλό σημείο
|
0… 0.6m (η ασταθής περιοχή εργασίας είναι μέσα σε 0.6m, δεν συστήνεται να λειτουργήσει σε αυτήν την σειρά) η ελάχιστη έκδοση τυφλής περιοχής 0.3m μπορεί να επιτευχθεί, η οποία πρέπει να προσαρμοστεί. |
| Τάση ανεφοδιασμού |
3.3… ΤΟ ΣΥΝΕΧΈΣ ΡΕΎΜΑ 24 Β, ΚΥΜΑΤΊΖΕΙ 10% SS |
|
Λειτουργώντας ρεύμα
|
≤ 45 μΑ (γρηγορότερη ταχύτητα μέτρησης)
Η χαμηλής ισχύος έκδοση, κατανάλωση ισχύος ύπνου είναι λιγότερο από 0.3mA, η αποστολή της κατανάλωσης ισχύος είναι 20mA (λιγότερο από 2ms), και η λήψη της κατανάλωσης ισχύος είναι όχι περισσότερο από 8mA (λιγότερο από 150ms)
|
|

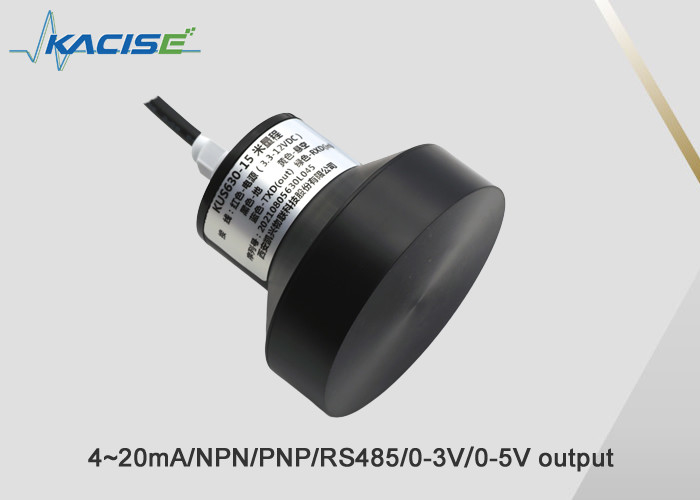

Σήμα παραγωγής
|
1: Προγραμματίσημη αναλογική παραγωγή 0-10V.
2: RS485 παραγωγή.
3: Τμηματική παραγωγή Uart
4:4-20mA παραγωγή
5: Παραγωγή διακοπτών
|
| Ακρίβεια μέτρησης |
≤ 1% |
| Αποζημίωση θερμοκρασίας |
ναι |
συνθήκες εργασίας
| Θερμοκρασία εργασίας |
-25… 70℃ (248… 343K) |
| Θερμοκρασία αποθήκευσης |
-40… 85℃ (233… 358K) |
άλλες οδηγίες
| Ηλεκτρική σύνδεση |
5-πυρήνας το καλώδιο (αναλογική παραγωγή), 6 αφαιρεί τον πυρήνα το καλώδιο (παραγωγή διακοπτών) |

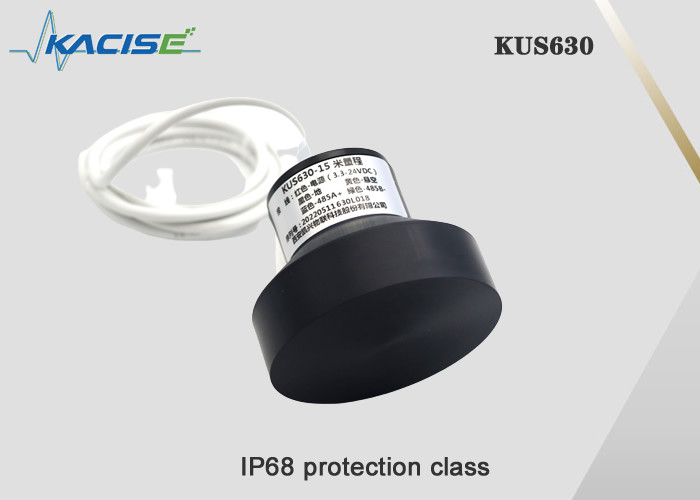

| Κατηγορία προστασίας |
IP68 |

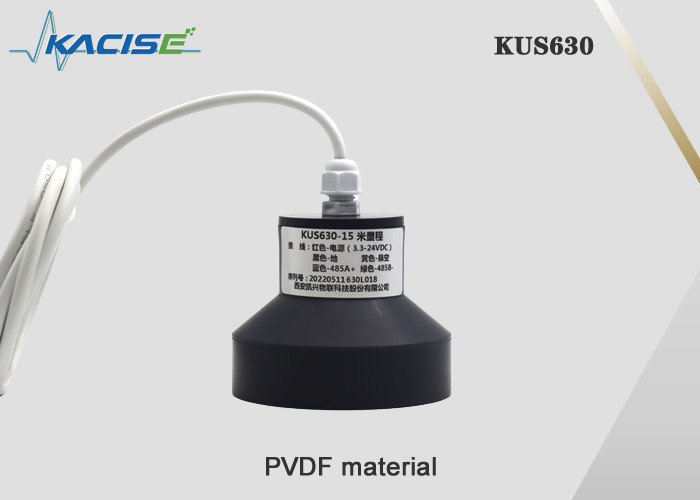

| Υλικό της Shell |
PVDF |
6.Applicable περιπτώσεις:
Καταπακτές, δεξαμενές νερού εργοστασίων, δεξαμενές, δημοτική εφαρμοσμένη μηχανική, νερό βρύσης, επεξεργασία λυμάτων, συντήρηση και υδρενέργεια νερού, σίδηρος και χάλυβας, ανθρακωρυχεία, ηλεκτρική ενέργεια, πετροχημικά, αστικές ποταμοί και λίμνες, μεταφορά και βιομηχανίες επεξεργασίας τροφίμων.
7. Διαταγή των πληροφοριών
| KUS |
Πρότυπο |
Παραγωγή |
Σειρά |
Περιγράψτε |
| |
630A |
Προσαρμογή υποστήριξης |
| Επί παραγγελία |
| |
0-10V |
Αναλογική παραγωγή 0-10V |
| 0-5V |
Αναλογική παραγωγή 0-5V |
| 0-3V |
Αναλογική παραγωγή 0-3V |
| 4-20mA |
Αναλογική παραγωγή 4-20mA |
| SW |
Παραγωγή διακοπτών |
| Uart |
Τμηματικό πρωτόκολλο παραγωγής MODBUS RTU Uart |
| RS485 |
RS485 πρωτόκολλο παραγωγής MODBUS RTU |
| |
XXX χιλ. |
XXX mmmeans η μέγιστη απόσταση μέτρησης
(default1000mm)
|
| KUS |
550 |
RS485 |
10000mm |
|
8.Parameters πρέπει να ξέρετε
1. Ο τύπος μέσου που μετριέται (υγρό ή στερεό, συγκεκριμένο όνομα, σαφές νερό, λύματα, λάσπη, βενζίνη, diesel, τολουόλιο, διοξείδιο θείου, κ.λπ.) Εάν είναι υγρό, εάν υπάρχει ατμός, η υδρονέφωση, αφρός, κύματα, ανακάτωμα, να επιπλεύσει αντιτίθεται στην υγρή επιφάνεια εάν στερεό, εάν υπάρχει σκόνη.
2. Η θερμοκρασία και η πίεση του μέσου.
3. Corrosiveness του μέσου. Εάν τοποθετείται σε ένα βάζο, είναι απαραίτητο να είναι γνωστό εάν το υλικό του βάζου έχει μια αντιδιαβρωτική επένδυση.
4. Η σειρά μέτρησης είναι μερικοί μετρητές και το τυφλό σημείο απαιτείται.
5. Εργασιακό περιβάλλον: όπως οι ανοικτές λίμνες, λίμνες με τις καλύψεις, οριζόντιες δεξαμενές, κάθετες δεξαμενές, σφαιρικές δεξαμενές, εάν η δεξαμενή είναι στην ατμοσφαιρική πίεση, κ.λπ.
6. Τάση εργασίας: 24VDC, προαιρετικό 220VAC μπορεί να είναι προσαρμοσμένη κοινή δύναμη 12VDC/9VDC.
7. Σήμα παραγωγής: 4~20mA τρέχον 485/0-3V, παραγωγή τάσης 0-5V/παραγωγή ηλεκτρονόμων.
9. Μορφή εξοπλισμού: εάν πρέπει να έχει μια επίδειξη ένα κομμάτι ή διάσπαση-τύπος.
