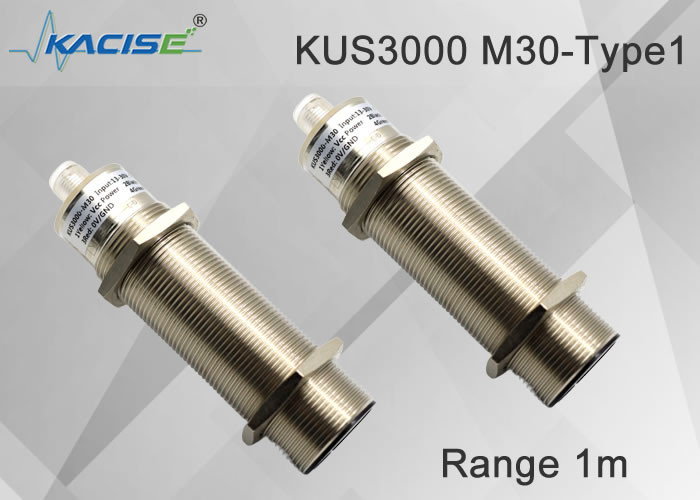

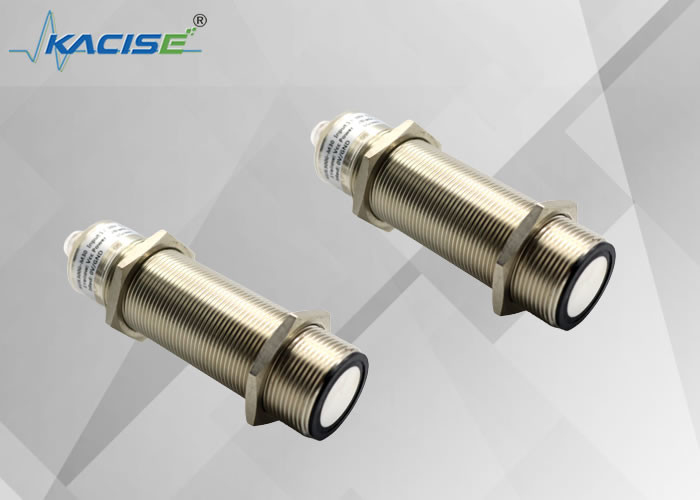

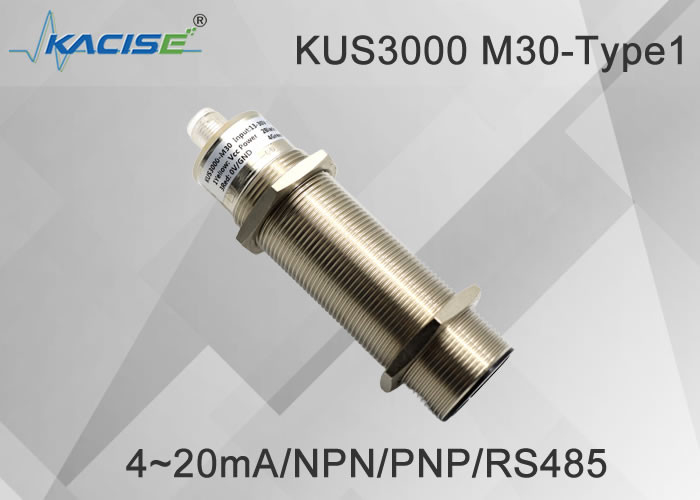

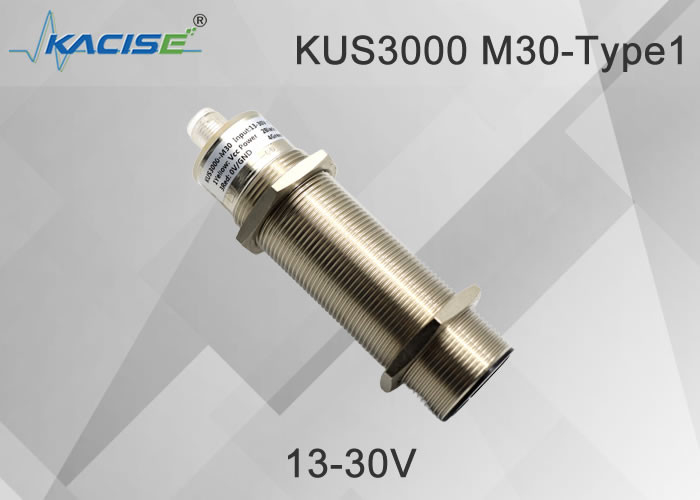

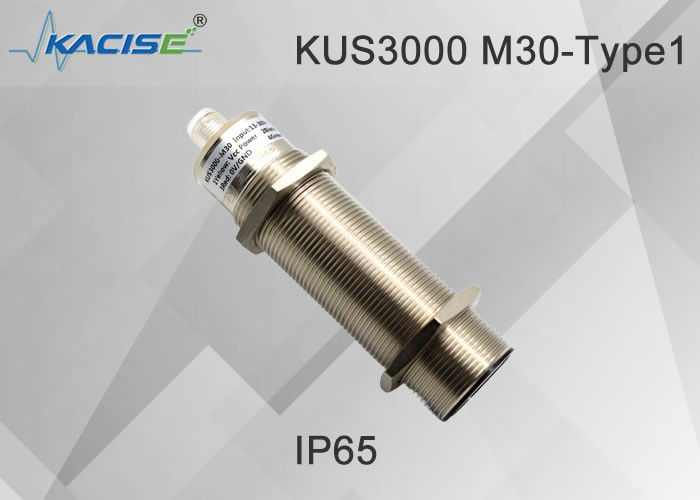

ΚUS3000 M30-Type1 Μετρητής επιπέδου υπερήχων

1.Προϊόν

• Υψηλή επαναληπτικότητα
• συμπαγή θήκη
• ανίχνευση χωρίς επαφή·
• Δεν επηρεάζεται από το χρώμα και τη διαφάνεια του αντικειμένου· δεν επηρεάζεται από εξωτερικές περιβαλλοντικές συνθήκες, αξιόπιστη λύση.
• Λειτουργεί καλά σε ακραίες συνθήκες· μπορεί να χρησιμοποιηθεί σε σκοτεινά περιβάλλοντα· χαμηλή κατανάλωση ρεύματος·
• Το ενσωματωμένο έξυπνο τσιπ έχει γρήγορη ανταπόκριση συχνότητας και το χάλκινο νικελωμένο περίβλημα είναι αντιφλεγμονώδες, αδιάβροχο και αδιάβροχο.
• Το φως δείκτη λειτουργίας LED είναι εύκολο στη χρήση.
• Ο ανιχνευτής επαγωγής ABS και οι συνδέσεις συνδέονται απρόσκοπτα με τον εξοπλισμό με διάφορους τρόπους.

2. Διαμετρική δομή

Η μονάδα είναι mm.

3Ηλεκτρική διεπαφή

Σημείωση: Αυτό το προϊόν έχει δύο προδιαγραφές καλωδίων και οι οδηγίες για την καλωδίωση των δύο προδιαγραφών είναι οι ακόλουθες:

Το προεπιλεγμένο μίγμα καλωδίων βασίζεται στις προδιαγραφές που έλαβε ο πελάτης

4.Τεχνική παράμετρος

Φως δείκτη

Ηλεκτρικές παραμέτρους

Διάφορα μοντέλα

Αποδόσεις

ΤθερμοκρασίαRεpiιχειρήσει

Περιγραφή μηχανικού μέρους

Σημείωση: Όταν το προϊόν M18 και το προϊόν M30 έχουν αναλογική έξοδο 4-20mA, η μέθοδος σύνδεσης μετρητή είναι διαφορετική από εκείνη του προϊόντος 550,600.Δεδομένου ότι το τερματικό εξόδου των προϊόντων M18 και M30 τροφοδοτείται από VDD, όπως φαίνεται στο σχήμα 1, ο μετρητής πρέπει να συνδέεται με την πύλη τροφοδοσίας.

     Σχήμα 1 Σχέδιο κυκλώματος παροχής ισχύος εξόδου

Σχήμα 2 Σχεδιακό διάγραμμα της μεθόδου σύνδεσης

5Περιγραφή λειτουργίας αισθητήρα

Προετοιμασία και ρύθμιση σημείων και διαστήματος εκ των προτέρων για την έξοδο διακόπτη και τα προϊόντα αναλογικής εξόδου

Η τιμή του διακόπτη και η αναλογική έξοδος μπορούν να ρυθμιστούν χρησιμοποιώντας το τερματικό ρύθμισης, ειδικότερα, υπάρχουν 8 λειτουργικές λειτουργίες που μπορούν να ρυθμιστούν.

Η ειδική μέθοδος καθορισμού κάθε τύπου αλεύρις από φασόλια είναι τα ακόλουθα βήματα.

Στο πρώτο βήμα, ο χρήστης επιλέγει μια απόσταση που ορίζεται από τον ίδιο, ή θέτει τον αισθητήρα σε κατάσταση χαμένου κύματος.

Το δεύτερο μέρος, συνδέστε το τερματικό βαθμονόμησης με την παροχή ρεύματος ή GND, κρατήστε το συνδεδεμένο μέχρι το κίτρινο φως αναβοσβήνει (εάν το κύμα χαθεί, το κόκκινο φως αναβοσβήνει).

Στο τρίτο βήμα, ο χρήστης επιλέγει τη δεύτερη απόσταση που ορίζει ο ίδιος, ή αφήνει τον αισθητήρα να εισέλθει στην κατάσταση του χαμένου κύματος.

Το τέταρτο βήμα, συνδέστε το τερματικό βαθμονόμησης στο GND ή την παροχή ενέργειας (η κατάσταση είναι διαφορετική από το δεύτερο βήμα), κρατήστε το συνδεδεμένο μέχρι το κίτρινο φως αναβοσβήνει (εάν το κύμα χαθεί,το κόκκινο φως αναβοσβήνει).

Υπάρχουν 8 λειτουργικές λειτουργίες της εξόδου διακόπτη

1. Συνήθως ανοιχτή λειτουργία παραθύρου (τα αναλογικά προϊόντα εξόδου βρίσκονται σε θετική γραμμική λειτουργία ή λειτουργία μέτρησης απόστασης).

2. Συνήθως κλειστή λειτουργία παραθύρου (το αναλογικό προϊόν εξόδου βρίσκεται σε αρνητική γραμμική λειτουργία ή στη λειτουργία μέτρησης επιπέδου υγρού).

3Μονό σημείο, κανονικά ανοιχτή λειτουργία.

4- Ένα σημείο κανονικά κλειστή λειτουργία.

5Μονάδα ανοικτής λειτουργίας με ένα μόνο σημείο με μεγάλο διάστημα υστερέσεως.

6Ένα σημείο συνήθως κλειστό με μεγάλη κατάσταση διαστήματος υστερέσεως.

7- Αν ανιχνεύσει την κανονικά ανοιχτή λειτουργία.

8. Αν ανιχνεύεται κανονικά κλειστή λειτουργία.

Περιγραφή των προϊόντων του μοντέλου εξόδου RS485.

Υπάρχουν 3 λειτουργίες,

1: Τρόπος αυτόματης μέτρησης, ο αισθητήρας μετρά συνεχώς το επίπεδο και την απόσταση του υγρού και ο χρήστης μπορεί να διαβάσει τα αποτελέσματα της μέτρησης μέσω της διεπαφής 485 ανά πάσα στιγμή.

2: Εάν ο χρήστης δεν ξεκινήσει μια επικοινωνία 485, ο αισθητήρας θα ξεκινήσει μια μέτρηση και θα αναφέρει το αποτέλεσμα.

3: Κατάσταση ύπνου, το προϊόν εισέρχεται σε κατάσταση ύπνου, ο χρήστης ξυπνά πρώτα τον αισθητήρα μέσω της διεπαφής 485, και στη συνέχεια ξεκινά μια μέτρηση και λαμβάνει το αποτέλεσμα πριν ο αισθητήρας κοιμηθεί ξανά.

6. Όροι εγκατάστασης

Κατά την εγκατάσταση, δώστε προσοχή στην προστασία της επιφάνειας του αισθητήρα για να αποφευχθούν τραυματισμοί.πρέπει να καθαρίζετε τακτικά την επιφάνεια του αισθητήρα για να αποφεύγετε μείωση της ευαισθησίας ή βλάβη στη λειτουργίαΤο νήμα εγκατάστασης δεν πρέπει να είναι υπερβολικά σφιχτό, γεγονός που θα προκαλέσει πίεση στον αισθητήρα και δεν θα λειτουργεί σωστά.

7.Πληροφορίες παραγγελίας
