Τόπος καταγωγής: | Κίνα |
Μάρκα: | Kacise |
Αριθμό μοντέλου: | KUS3000 M30-Type2 |
Ποσότητα παραγγελίας min: | 1 |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | 5*15*5cm, 0.1kg |
Χρόνος παράδοσης: | 5-8 εργάσιμες |
Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100+ |
Εύρος: | 4M | Παραγωγή: | 4~20mA/NPN/PNP/RS485 |
---|---|---|---|
Κατηγορία προστασίας: | IP65 | Παροχή ηλεκτρικού ρεύματος: | 13-30V |
Υλικό: | νικέλινος χαλκός | Θερμοκρασία: | -25~70℃ |
Ακρίβεια: | ≤1 % |

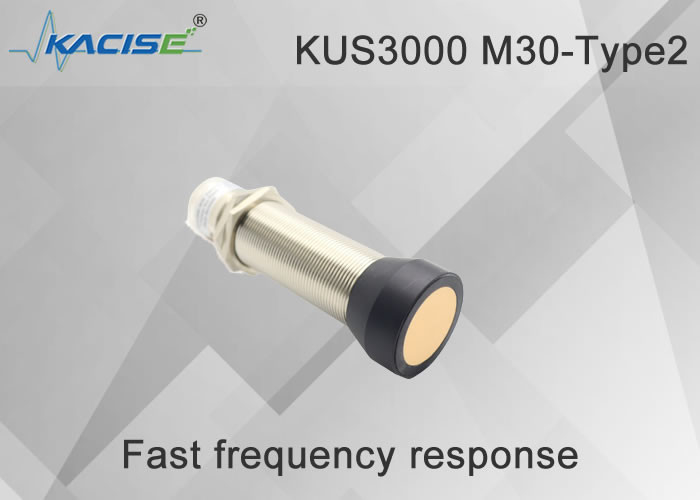

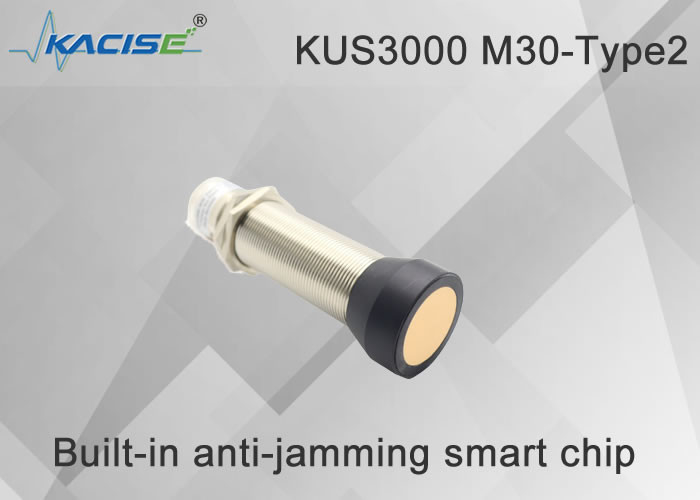

KUS3000 M30-Type2 Μετρητής στάθμης υπερήχων
1. Διαστατική δομή
Η μονάδα είναι mm.
Δομή μεγέθους M30 τύπου 2
2. Ηλεκτρική διεπαφή
Σημείωση: Αυτό το προϊόν έχει δύο προδιαγραφές καλωδίων και οι οδηγίες καλωδίωσης των δύο προδιαγραφών είναι οι εξής:
Καλώδιο τύπου Α | Καλώδιο τύπου Β | ||
Pin1 | καφέ | Pin1 | Κίτρινος |
Pin2 | άσπρο | Pin2 | Μαύρος |
Pin3 | Μπλε | Pin3 | το κόκκινο |
Pin4 | Μαύρος | Pin4 | Πράσινος |
Το προεπιλεγμένο μείγμα καλωδίων βασίζεται στις προδιαγραφές που έλαβε ο πελάτης
3. Τεχνική παράμετρος
Μ18 | |
Εύρος | 300... 4000 χλστ |
Ρυθμιζόμενο εύρος διαστήματος |
300….3500 mm |
Τυφλό σημείο |
0 ... 300 χλστ |
Χρόνος απόκρισης | περίπου.20 ms |
Φωτεινή ένδειξη
Μπλε φως led | Το μπλε φως αναβοσβήνει για να υποδείξει ότι μπορεί να πραγματοποιηθεί βαθμονόμηση.Το μπλε και άλλες σταθερές υποδεικνύουν ότι η τροφοδοσία του αισθητήρα είναι κανονική.Το μπλε φως θα αναβοσβήσει εντός 5 λεπτών μετά την ενεργοποίηση του ρεύματος, υποδεικνύοντας ότι ο χρήστης μπορεί να πραγματοποιήσει προσαρμογή και βαθμονόμηση εξόδου.Μετά από 5 λεπτά, το μπλε φως είναι πάντα αναμμένο για να υποδείξει ότι ο αισθητήρας δεν μπορεί να λάβει την εντολή βαθμονόμησης.. |
Φωτεινό led | Χρησιμοποιείται για να δείξει εάν το μετρούμενο αντικείμενο ανιχνεύεται.Κατά τη διάρκεια του σταδίου βαθμονόμησης, το κίτρινο φως αναβοσβήνει για να υποδείξει ότι η τρέχουσα κατάσταση βαθμονόμησης είναι κλειδωμένη και μπορεί να μεταβεί στην επόμενη κατάσταση βαθμονόμησης. |
Κόκκινο φως LED |
Σε κανονική κατάσταση λειτουργίας, το κόκκινο φως δεν είναι αναμμένο και το κόκκινο φως είναι αναμμένο για να υποδείξει ότι υπάρχει σφάλμα. Κατά τη διαδικασία βαθμονόμησης, η κόκκινη λυχνία που αναβοσβήνει υποδεικνύει ότι ο αισθητήρας κλειδώνει την τρέχουσα κατάσταση απώλειας ηχούς ή απείρου και ο χρήστης μπορεί να μεταβεί στην επόμενη κατάσταση βαθμονόμησης. |
Ηλεκτρικές παράμετροι
Τάση τροφοδοσίας | 13 ... 30 V DC, Ειδικές απαιτήσεις ευρείας τάσης μπορούν να προσαρμοστούν |
Ρεύμα χωρίς φορτίο I0 | ≤ 45 mA |
Μοντέλα IOT-φασματικά
Τάση τροφοδοσίας | 3,3-12 DC , κυματισμός 10 %SS |
Κατανάλωση ισχύος I0 | ≤ 15 mA, λειτουργία ύπνου≤1 mA, σειριακή αφύπνιση, |
Παραγωγή
τύπος εξόδου |
1 Έξοδος διακόπτη Η έξοδος PNP είναι κανονικά ανοιχτή και κλειστή για μεγάλο χρονικό διάστημα μπορεί να βαθμονομηθεί 2 Έξοδος εξόδου διακόπτη NPN κανονικά ανοιχτή και προγραμματιζόμενη για μεγάλο χρονικό διάστημα κλειστή 3 Αναλογική τάση εξόδου 0-10V προγραμματιζόμενη. 4 Αναλογική έξοδος 4-20mA προγραμματιζόμενη 5 Έξοδος RS485 E4 προγραμματιζόμενη. |
Υπερένταση Δηλ | 200 mA, προστασία αντίστροφης πολικότητας, προστασία από βραχυκύκλωμα |
Προεπιλεγμένη ρύθμιση |
M18 Σημείο μεταγωγής A1: 150 mm Σημείο μεταγωγής A2: 1000 mm M30 Σημείο διακόπτη Τύπου 1 A1 Σημείο διακόπτη 200mm A2: 2000mm Σημείο διακόπτη τύπου 2 M30 A1 Σημείο διακόπτη 300mm A2: 4000mm Σημείο διακόπτη τύπου 3 M30 A1 Σημείο διακόπτη 500mm A2: 6000mm |
Πτώση τάσης εξόδου | ≤ 2,5 V |
Επαναληψιμότητα | ≤1 % |
Επίπεδο on-off f | ≤ 13 Hz Η υψηλή συχνότητα μπορεί να προσαρμοστεί |
Προεπιλεγμένο χαρακτηριστικό πλάτος υστέρησης | 5% της καθορισμένης αξίας, οι ειδικές απαιτήσεις μπορούν να προσαρμοστούν |
Εύρος αντιστάθμισης θερμοκρασίας | -40℃-85℃ |
Απαιτήσεις θερμοκρασίας
Θερμοκρασία εργασίας | -25…70℃(248...343K) |
Θερμοκρασία αποθήκευσης | -40…85℃(233...358K) |
Περιγραφή μηχανικού εξαρτήματος
Σύνδεση | Υποδοχή V1 (M12×1), 4-Pin |
Κατηγορία προστασίας | IP65 Άλλο μπορεί να προσαρμοστεί |

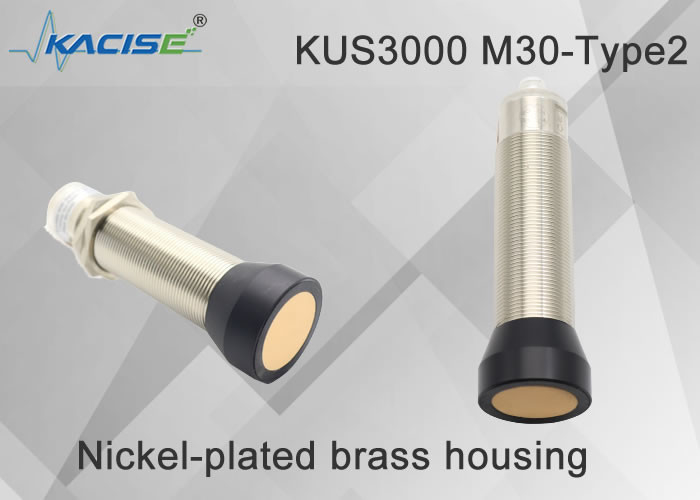

Υλικό κελύφους | Επινικελωμένος χαλκός, άλλοι μπορούν να προσαρμοστούν |
Σημείωση: Όταν το προϊόν M18 και το προϊόν M30 έχουν αναλογική έξοδο 4-20 mA, η μέθοδος σύνδεσης του μετρητή είναι διαφορετική από αυτή του προϊόντος 550.600.Εφόσον ο ακροδέκτης εξόδου των προϊόντων M18 και M30 τροφοδοτείται από VDD, όπως φαίνεται στο Σχήμα 1, ο μετρητής πρέπει να συνδεθεί στη θύρα τροφοδοσίας ρεύματος.Μεταξύ του ακροδέκτη εξόδου και του ακροδέκτη εξόδου, το διάγραμμα οδηγιών σύνδεσης φαίνεται στην Εικόνα 2:
Εικόνα 1 Διάγραμμα κυκλώματος τροφοδοσίας εξόδου
Σχήμα 2 Σχηματικό διάγραμμα μεθόδου σύνδεσης
4. Πληροφορίες παραγγελίας
KUS | Τύποι | παραγωγή | εύρος | περιγράφω | |
Μ18 | Περίβλημα M18, το μέγιστο εύρος μέτρησης είναι 1 μέτρο | ||||
M30-Τύπος 1 | Το μέγιστο εύρος μέτρησης M30 είναι 2 μέτρα | ||||
M30-Type2 | Το μέγιστο εύρος μέτρησης M30 είναι 3 μέτρα | ||||
M30-Type3 | Το μέγιστο εύρος μέτρησης M30 είναι 6 μέτρα, τα 8 μέτρα μπορούν να προσαρμοστούν | ||||
Προσαρμοσμένο | Η Shell υποστηρίζει προσαρμογή χρήστη | ||||
NPN | έξοδο ως NPN | ||||
PNP | έξοδο ως PNP | ||||
10 Vout | Η έξοδος είναι αναλογική 0-10V, η απαίτηση τροφοδοσίας είναι μεγαλύτερη από 11V | ||||
5Vout | Η έξοδος είναι αναλογική 0-5V, η απαίτηση τροφοδοσίας είναι μεγαλύτερη από 6V | ||||
mAout | Η έξοδος είναι αναλογική 4-20mA | ||||
RS485 | Η έξοδος είναι πρωτόκολλο RS485 Modbus, ανατρέξτε στο εγχειρίδιο διεπαφής λογισμικού για συγκεκριμένη περιγραφή. | ||||
XXX mm | Ο πελάτης καθορίζει το γραμμικό διάστημα ή το διάστημα μεταγωγής, το οποίο μπορεί να ρυθμιστεί από το εργοστάσιο | ||||
KUS | Μ30 | RS485 | 2000 mm |
5.Εφαρμογή
