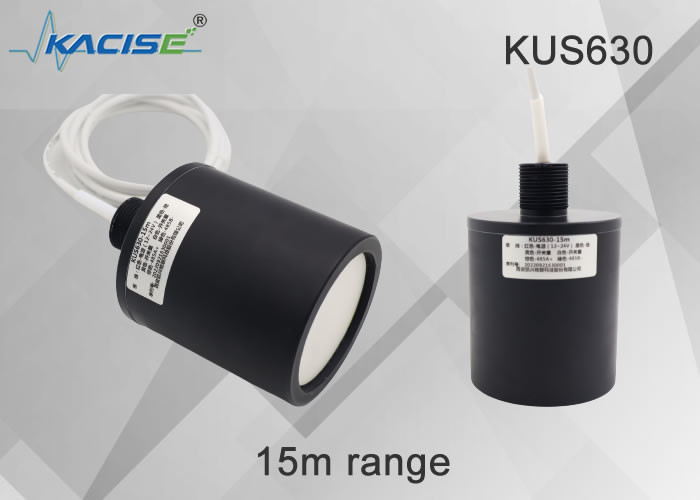

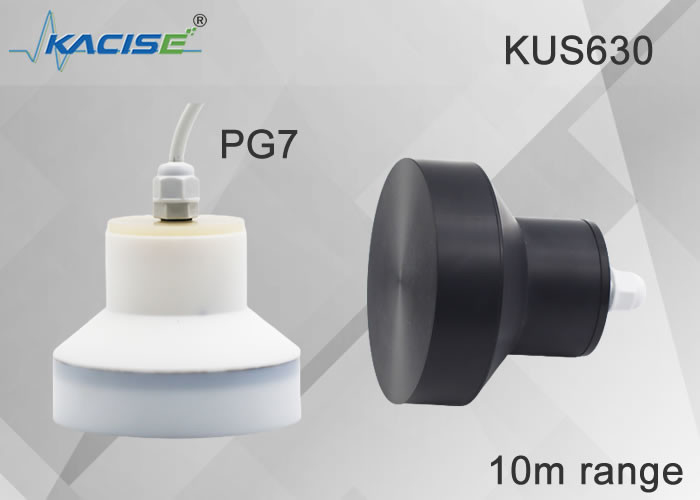

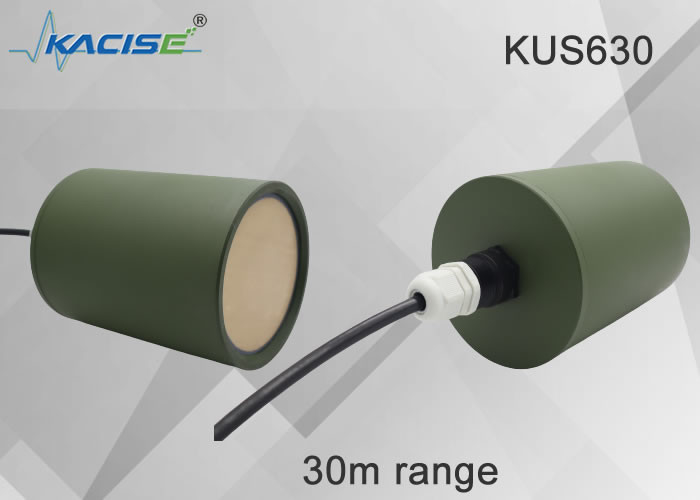

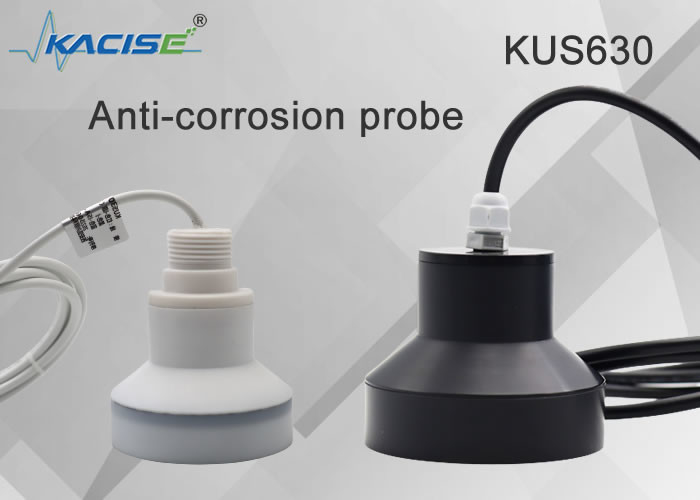

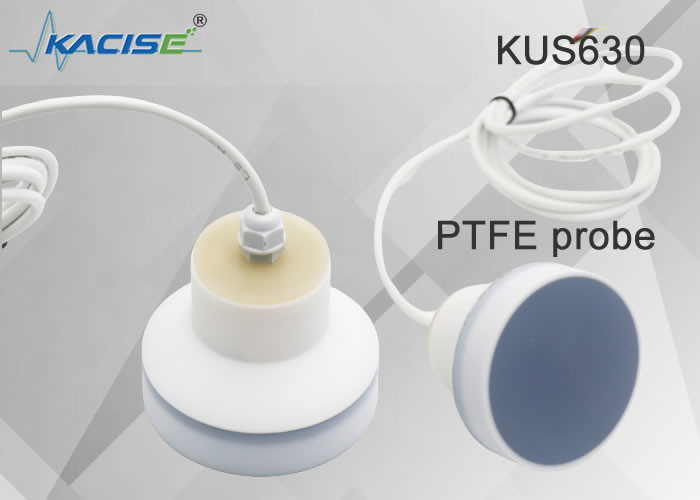

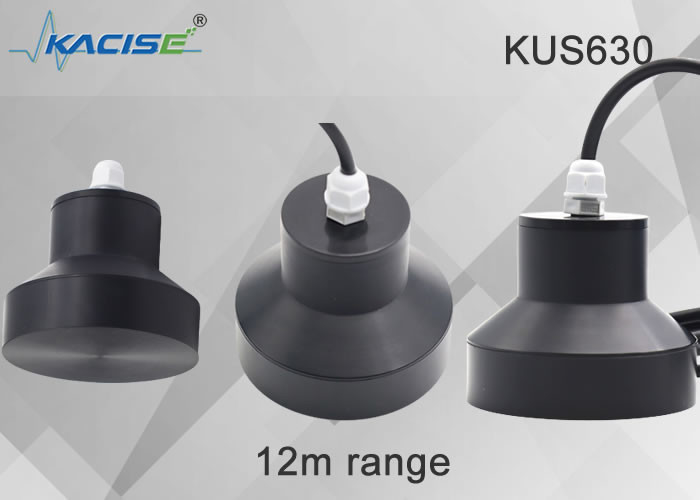

Μετρητής στάθμης υπερήχων σειράς KUS630
1. Χαρακτηριστικά
- Εξελιγμένος αλγόριθμος φιλτραρίσματος για τον αποκλεισμό ψευδών μετρήσεων
- Μια ποικιλία αλγορίθμων επιλογής συνθηκών εργασίας για τη διασφάλιση της ακρίβειας της μέτρησης
- Προστασία ασφαλείας από πιεζοηλεκτρικές υπερτάσεις
- Αυτόματη αντιστάθμιση ταχύτητας ήχου και θερμοκρασίας
- Εμφάνιση καμπύλης ηχούς, χρήσιμη για επιτόπιο εντοπισμό σφαλμάτων και εντοπισμό σφαλμάτων
- Λειτουργία αυτοελέγχου, πλούσιες πληροφορίες αυτοεπιθεώρησης, βολικές για επιδιόρθωση και εντοπισμό σφαλμάτων από τους χρήστες
- Η αναλογία εύρους επεκτείνεται για να αποτρέψει τη μετρούμενη τιμή να υπερβεί το εύρος και να προκαλέσει λανθασμένη εκτίμηση,
2.Περιγραφή προϊόντος
Αντικαταστήστε το ραντάρ υψηλού κόστους.
3. Διαστάσεις
Η μονάδα στο διάγραμμα είναι mm
4. Ηλεκτρικές συνδέσεις και ορισμοί σημάτων
| Γραμμική παραγγελία |
ντοχρώματος |
ρεορισμός |
| 1 |
το κόκκινο |
Η δύναμη είναι θετική |
| 2 |
Μαύρος |
γείωση επιστροφής ισχύος |
| 3 |
Κίτρινος |
Αναλογική έξοδος, έξοδος τάσης, έξοδος διακόπτη εξόδου ρεύματος |
| 4 |
Μπλε |
RS485 A+ ή uart TXD |
| 5 |
Πράσινος |
RS485 B- ή uart RXD |
| Χρώμα καλωδίου |
Γραμμική παραγγελία |
Περιγράφω |
Παρατήρηση |
| το κόκκινο |
1 |
τροφοδοτείται από |
Είσοδος ευρείας τάσης 3,3V-30V |
| μαύρος |
2 |
GND |
|
| κίτρινος |
3 |
Εναλλαγή εξόδου |
Ακροδέκτης διακόπτη, χωρητικότητα φορτίου 1A 60V, υποστηρίζει έως και δύο εξόδους διακόπτη με ανεξάρτητη λογική, οι δύο ακροδέκτες είναι οι δύο επαφές του διακόπτη, δεν διακρίνουν θετικούς και αρνητικούς πόλους και μπορούν να συνδεθούν κατά βούληση. |
| άσπρο |
4 |
Εναλλαγή εξόδου |
| καφέ |
4 |
RS485A+ |
|
| πράσινος |
5 |
RS485B- |
|
5.Περιγραφή παραμέτρων
| Μodel:KUS630 |
| Εύρος μέτρησης |
0,8μ... 20μ
|
|
Τυφλό σημείο
|
0 ... 0,6 m (Η ασταθής περιοχή εργασίας είναι εντός 0,6 m, δεν συνιστάται η εργασία σε αυτό το εύρος).μπορεί να επιτευχθεί η έκδοση ελάχιστης περιοχής τυφλών 0,3 m, η οποία πρέπει να προσαρμοστεί. |
| Τάση τροφοδοσίας |
3,3 ... 24 V DC , κυματισμός 10 %SS |
|
Ρεύμα λειτουργίας
|
≤ 45 mA (γρηγορότερη ταχύτητα μέτρησης)
Έκδοση χαμηλής κατανάλωσης, η κατανάλωση ενέργειας ύπνου είναι μικρότερη από 0,3 mA, η κατανάλωση ενέργειας αποστολής είναι 20 mA (λιγότερο από 2 ms) και η κατανάλωση ενέργειας λήψης δεν είναι μεγαλύτερη από 8 mA (λιγότερο από 150 ms)
|
|
Σήμα εξόδου
|
1: Προγραμματιζόμενη αναλογική έξοδος 0-10V.
Έξοδος 2:RS485.
3: Σειριακή έξοδος Uart
Έξοδος 4:4-20mA
5: Εναλλαγή εξόδου
|
| Ακρίβεια μέτρησης |
≤1 % |
| Αντιστάθμιση θερμοκρασίας |
Ναί |
συνθήκες εργασίας
| Θερμοκρασία εργασίας |
-25…70℃(248...343K) |
| Θερμοκρασία αποθήκευσης |
-40…85℃(233...358K) |
άλλες οδηγίες
| Ηλεκτρική σύνδεση |
Καλώδιο 5 πυρήνων (αναλογική έξοδος), καλώδιο 6 πυρήνων (έξοδος διακόπτη) |
| Κατηγορία προστασίας |
IP68 |
| Υλικό κελύφους |
PVDF/PTFE |
6.Ισχύουσες περιπτώσεις:
Ανθρωποθυρίδες, δεξαμενές νερού εργοστασίων, δεξαμενές, δημοτική μηχανική, νερό βρύσης, επεξεργασία λυμάτων, εξοικονόμηση νερού και υδροηλεκτρική ενέργεια, σίδηρος και χάλυβας, ανθρακωρυχεία, ηλεκτρική ενέργεια, πετροχημικά, αστικά ποτάμια και λίμνες, βιομηχανίες μεταφορών και επεξεργασίας τροφίμων.
7. Πληροφορίες Παραγγελίας
| KUS |
Μodel |
Οαπόδοση |
Rάγχος |
ρεγράφω |
| |
630 |
Υποστήριξη προσαρμογής |
| Κατά παραγγελία |
| |
0-10V |
Αναλογική έξοδος 0-10V |
| 0-5V |
Αναλογική έξοδος 0-5V |
| 0-3V |
Αναλογική έξοδος 0-3V |
| 4-20mA |
Αναλογική έξοδος 4-20mA |
| ΝΔ |
Εναλλαγή εξόδου |
| Uart |
Σειριακή έξοδο Uart πρωτόκολλο MODBUS RTU |
| RS485 |
Πρωτόκολλο εξόδου RS485 MODBUS RTU |
| |
XXX mm |
XXX mm σημαίνει τη μέγιστη απόσταση μέτρησης
(προεπιλογή 1000 mm)
|
| KUS |
630 |
RS485 |
10000 mm |
|
8.Παράμετροι που πρέπει να γνωρίζετε
1. Ο τύπος του προς μέτρηση μέσου (υγρό ή στερεό, ειδική ονομασία, καθαρό νερό, λύματα, λάσπη, βενζίνη, ντίζελ, τολουόλιο, διοξείδιο του θείου κ.λπ.) Εάν είναι υγρό, αν υπάρχει ατμός, ομίχλη, αφρός, κύματα, ανάδευση, αιωρούμενα αντικείμενα στην επιφάνεια του υγρού.εάν είναι στερεό, αν υπάρχει σκόνη.
2. Η θερμοκρασία και η πίεση του μέσου.
3. Η διαβρωτικότητα του μέσου.Εάν τοποθετηθεί σε βάζο, είναι απαραίτητο να γνωρίζουμε αν το υλικό του βάζου έχει αντιδιαβρωτική επένδυση.
4. Το εύρος μέτρησης είναι λίγα μέτρα και απαιτείται το τυφλό σημείο.
5. Περιβάλλον εργασίας: όπως ανοιχτές πισίνες, πισίνες με καλύμματα, οριζόντιες δεξαμενές, κάθετες δεξαμενές, σφαιρικές δεξαμενές, εάν η δεξαμενή βρίσκεται σε ατμοσφαιρική πίεση κ.λπ.
6. Τάση εργασίας: 24VDC, προαιρετικά 220VAC μπορεί να προσαρμοστεί 12VDC/9VDC κοινή ισχύς.
7. Σήμα εξόδου: Ρεύμα 4~20mA 485/0-3V, Έξοδος τάσης 0-5V/Έξοδος ρελέ.
9. Έντυπο εξοπλισμού: εάν χρειάζεται να έχει οθόνη.μονοκόμματο ή σπαστό.
