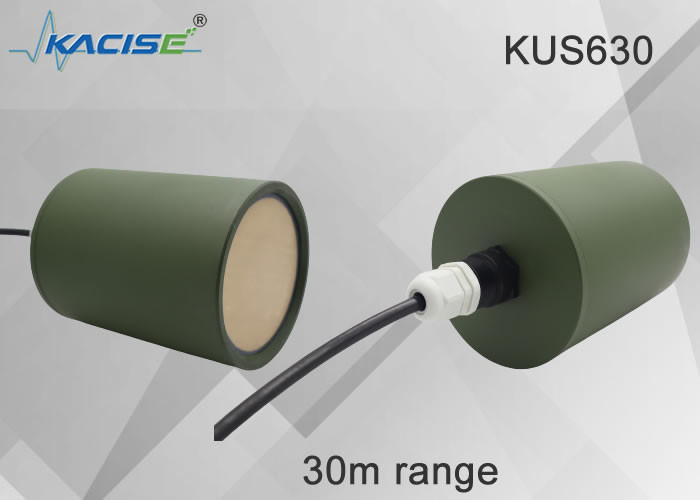

Μετρητής στάθμης υπερήχων σειράς KUS630
1. Χαρακτηριστικά
- Εξελιγμένος αλγόριθμος φιλτραρίσματος για τον αποκλεισμό ψευδών μετρήσεων
- Μια ποικιλία αλγορίθμων επιλογής συνθηκών εργασίας για τη διασφάλιση της ακρίβειας της μέτρησης
- Προστασία ασφαλείας από πιεζοηλεκτρικές υπερτάσεις
- Αυτόματη αντιστάθμιση ταχύτητας ήχου και θερμοκρασίας
- Εμφάνιση καμπύλης ηχούς, χρήσιμη για επιτόπιο εντοπισμό σφαλμάτων και εντοπισμό σφαλμάτων
- Λειτουργία αυτοελέγχου, πλούσιες πληροφορίες αυτοεπιθεώρησης, βολικές για επιδιόρθωση και εντοπισμό σφαλμάτων από τους χρήστες
- Η αναλογία εύρους επεκτείνεται για να αποτρέψει τη μετρούμενη τιμή να υπερβεί το εύρος και να προκαλέσει λανθασμένη εκτίμηση,
2.Περιγραφή προϊόντος
Είναι ένα όργανο μέτρησης χωρίς επαφή που χρησιμοποιεί την αρχή λειτουργίας της μέτρησης απόστασης υπερήχων και χρησιμοποιεί τη διαφορά χρόνου μεταξύ εκπομπής υπερήχων, ανάκλασης αντικειμένου και λήψης ηχούς για τη μέτρηση της μετρούμενης απόστασης.
Η χρήση προηγμένων μεθόδων ανίχνευσης υπερήχων δεν προκαλεί ψευδείς συναγερμούς λόγω εξωτερικών περιβαλλοντικών αλλαγών ή παρεμβολών όπως οι μέθοδοι ανίχνευσης υπέρυθρων και μικροκυμάτων.
Η απόσταση συναγερμού μπορεί να ρυθμιστεί με ευελιξία.Όταν το όχημα είναι στη θέση του και η μετρούμενη απόσταση είναι μικρότερη από την προκαθορισμένη απόσταση, θα δημιουργηθεί ένα φωτεινό σήμα LED και οι πληροφορίες άφιξης του οχήματος θα σταλούν στον ελεγκτή μέσω της διεπαφής RS-485.
Κατά τη μέτρηση της απόστασης επιπέδου υλικού, δεν αγγίζει το μετρούμενο αντικείμενο και δεν έχει κινούμενα μέρη.Είναι εύκολο στην εγκατάσταση και τον εντοπισμό σφαλμάτων, εύκολο στην επισκευή και τη συντήρηση και έχει υψηλή ακρίβεια μέτρησης.Η κατανάλωση ενέργειας του ανιχνευτή είναι εξαιρετικά χαμηλή και υιοθετείται η διεπαφή εξόδου RS485.Η διεπαφή είναι απλή, ασφαλής, αξιόπιστη και σταθερή και είναι κατάλληλη για δευτερεύουσα ανάπτυξη.
Μπορεί να ανιχνεύσει αξιόπιστα εάν το όχημα βρίσκεται στο χώρο στάθμευσης και διαθέτει λειτουργίες κατά της ψευδούς ανίχνευσης, όπως αποτροπή ψευδούς εντοπισμού παρακείμενων χώρων στάθμευσης, ψευδούς ανίχνευσης ατόμων σε χώρους στάθμευσης, ψευδούς ανίχνευσης εμποδίων κ.λπ.
Εντελώς ανεξάρτητη ανάπτυξη, με όλα τα δικαιώματα πνευματικής ιδιοκτησίας και την τεχνολογία παραγωγής, για την παροχή καλής τεχνικής εγγύησης, υψηλής ποιότητας και χαμηλής τιμής.
3. Διαστάσεις
Η μονάδα στο διάγραμμα είναι mm
4. Ηλεκτρικές συνδέσεις και ορισμοί σημάτων
| Γραμμική παραγγελία |
ντοχρώματος |
ρεορισμός |
| 1 |
το κόκκινο |
Η δύναμη είναι θετική |
| 2 |
Μαύρος |
γείωση επιστροφής ισχύος |
| 3 |
Κίτρινος |
Αναλογική έξοδος, έξοδος τάσης, έξοδος διακόπτη εξόδου ρεύματος |
| 4 |
Μπλε |
RS485 A+ ή uart TXD |
| 5 |
Πράσινος |
RS485 B- ή uart RXD |
| Χρώμα καλωδίου |
Γραμμική παραγγελία |
Περιγράφω |
Παρατήρηση |
| το κόκκινο |
1 |
τροφοδοτείται από |
Είσοδος ευρείας τάσης 3,3V-30V |
| μαύρος |
2 |
GND |
|
| κίτρινος |
3 |
Εναλλαγή εξόδου |
Ακροδέκτης διακόπτη, χωρητικότητα φορτίου 1A 60V, υποστηρίζει έως και δύο εξόδους διακόπτη με ανεξάρτητη λογική, οι δύο ακροδέκτες είναι οι δύο επαφές του διακόπτη, δεν διακρίνουν θετικούς και αρνητικούς πόλους και μπορούν να συνδεθούν κατά βούληση. |
| άσπρο |
4 |
Εναλλαγή εξόδου |
| καφέ |
4 |
RS485A+ |
|
| πράσινος |
5 |
RS485B- |
|
5.Περιγραφή παραμέτρων
| Μodel:KUS630 |
| Εύρος μέτρησης |
0,8μ... 30μ
|
|
Τυφλό σημείο
|
0 ... 0,6 m (Η ασταθής περιοχή εργασίας είναι εντός 0,6 m, δεν συνιστάται η εργασία σε αυτό το εύρος).μπορεί να επιτευχθεί η έκδοση ελάχιστης περιοχής τυφλών 0,3 m, η οποία πρέπει να προσαρμοστεί. |
| Τάση τροφοδοσίας |
3,3 ... 24 V DC , κυματισμός 10 %SS |
|
Ρεύμα λειτουργίας
|
≤ 45 mA (γρηγορότερη ταχύτητα μέτρησης)
Έκδοση χαμηλής κατανάλωσης, η κατανάλωση ενέργειας ύπνου είναι μικρότερη από 0,3 mA, η κατανάλωση ενέργειας αποστολής είναι 20 mA (λιγότερο από 2 ms) και η κατανάλωση ενέργειας λήψης δεν είναι μεγαλύτερη από 8 mA (λιγότερο από 150 ms)
|
|
Σήμα εξόδου
|
1: Προγραμματιζόμενη αναλογική έξοδος 0-10V.
Έξοδος 2:RS485.
3: Σειριακή έξοδος Uart
Έξοδος 4:4-20mA
5: Εναλλαγή εξόδου
|
| Ακρίβεια μέτρησης |
≤1 % |
| Αντιστάθμιση θερμοκρασίας |
Ναί |
συνθήκες εργασίας
| Θερμοκρασία εργασίας |
-25…70℃(248...343K) |
| Θερμοκρασία αποθήκευσης |
-40…85℃(233...358K) |
άλλες οδηγίες
| Ηλεκτρική σύνδεση |
Καλώδιο 5 πυρήνων (αναλογική έξοδος), καλώδιο 6 πυρήνων (έξοδος διακόπτη) |
| Κατηγορία προστασίας |
IP68 |
| Υλικό κελύφους |
PVDF/PTFE |
6.Ισχύουσες περιπτώσεις:
Ανθρωποθυρίδες, δεξαμενές νερού εργοστασίων, δεξαμενές, δημοτική μηχανική, νερό βρύσης, επεξεργασία λυμάτων, εξοικονόμηση νερού και υδροηλεκτρική ενέργεια, σίδηρος και χάλυβας, ανθρακωρυχεία, ηλεκτρική ενέργεια, πετροχημικά, αστικά ποτάμια και λίμνες, βιομηχανίες μεταφορών και επεξεργασίας τροφίμων.
7. Πληροφορίες Παραγγελίας
| KUS |
Μodel |
Οαπόδοση |
Rάγχος |
ρεγράφω |
| |
630 |
Υποστήριξη προσαρμογής |
| Κατά παραγγελία |
| |
0-10V |
Αναλογική έξοδος 0-10V |
| 0-5V |
Αναλογική έξοδος 0-5V |
| 0-3V |
Αναλογική έξοδος 0-3V |
| 4-20mA |
Αναλογική έξοδος 4-20mA |
| ΝΔ |
Εναλλαγή εξόδου |
| Uart |
Σειριακή έξοδο Uart πρωτόκολλο MODBUS RTU |
| RS485 |
Πρωτόκολλο εξόδου RS485 MODBUS RTU |
| |
XXX mm |
XXX mm σημαίνει τη μέγιστη απόσταση μέτρησης
(προεπιλογή 1000 mm)
|
| KUS |
630 |
RS485 |
10000 mm |
|
8.Παράμετροι που πρέπει να γνωρίζετε
1. Ο τύπος του προς μέτρηση μέσου (υγρό ή στερεό, ειδική ονομασία, καθαρό νερό, λύματα, λάσπη, βενζίνη, ντίζελ, τολουόλιο, διοξείδιο του θείου κ.λπ.) Εάν είναι υγρό, αν υπάρχει ατμός, ομίχλη, αφρός, κύματα, ανάδευση, αιωρούμενα αντικείμενα στην επιφάνεια του υγρού.εάν είναι στερεό, αν υπάρχει σκόνη.
2. Η θερμοκρασία και η πίεση του μέσου.
3. Η διαβρωτικότητα του μέσου.Εάν τοποθετηθεί σε βάζο, είναι απαραίτητο να γνωρίζουμε αν το υλικό του βάζου έχει αντιδιαβρωτική επένδυση.
4. Το εύρος μέτρησης είναι λίγα μέτρα και απαιτείται το τυφλό σημείο.
5. Περιβάλλον εργασίας: όπως ανοιχτές πισίνες, πισίνες με καλύμματα, οριζόντιες δεξαμενές, κάθετες δεξαμενές, σφαιρικές δεξαμενές, εάν η δεξαμενή βρίσκεται σε ατμοσφαιρική πίεση κ.λπ.
6. Τάση εργασίας: 24VDC, προαιρετικά 220VAC μπορεί να προσαρμοστεί 12VDC/9VDC κοινή ισχύς.
7. Σήμα εξόδου: Ρεύμα 4~20mA 485/0-3V, Έξοδος τάσης 0-5V/Έξοδος ρελέ.
9. Έντυπο εξοπλισμού: εάν χρειάζεται να έχει οθόνη.μονοκόμματο ή σπαστό.
