| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Kacise |
| Αριθμό μοντέλου: | KUS630C |
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | 15*15*10 εκ., 1,2 κιλά |
| Χρόνος παράδοσης: | 5-8 εργάσιμες |
| Όροι πληρωμής: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100+ |
| Εύρος: | 15m | Παραγωγή: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | 3.3-24 Β | Ρεύμα λειτουργίας: | ≤45mA |
| Αποζημίωση θερμοκρασίας: | Ναί | Θερμοκρασία εργασίας: | -25… 70℃ (248… 343K) |
| Κατηγορία προστασίας: | IP68 | Υλικό κελύφους: | PVDF |
| Ακρίβεια μέτρησης: | ≤1 % | ||
| Υψηλό φως: | Σύστημα συναγερμού αυτοκινήτου Αισθητήρας υπερήχων,αισθητήρας μετατροπέα υπερήχων KUS630C,αισθητήρας μετρητή απόστασης υπερήχων αυτοκινήτου |
||

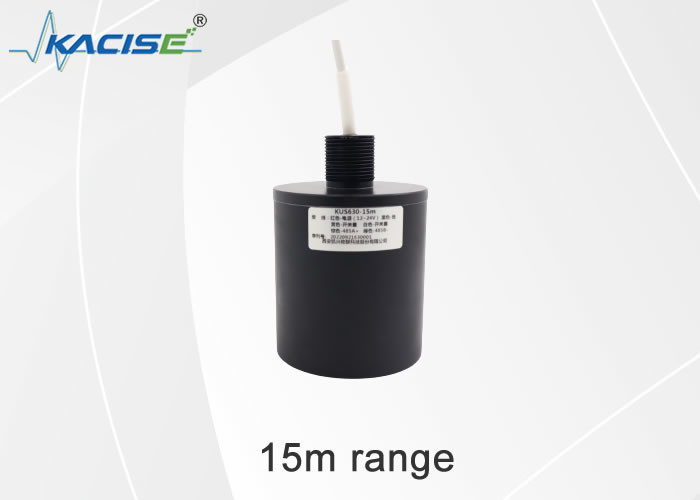

Μετρητής στάθμης υπερήχων σειράς KUS630
1. Χαρακτηριστικά
2. Διαστάσεις
Η μονάδα στο διάγραμμα είναι mm.
3. Ηλεκτρικές συνδέσεις και ορισμοί σημάτων
| Γραμμική παραγγελία | ντοχρώματος | ρεορισμός |
| 1 | το κόκκινο | Η δύναμη είναι θετική |
| 2 | Μαύρος | γείωση επιστροφής ισχύος |
| 3 | Κίτρινος | Αναλογική έξοδος, έξοδος τάσης, έξοδος διακόπτη εξόδου ρεύματος |
| 4 | Μπλε | RS485 A+ ή uart TXD |
| 5 | Πράσινος | RS485 B- ή uart RXD |
| Χρώμα καλωδίου | Γραμμική παραγγελία | Περιγράφω | Παρατήρηση |
| το κόκκινο | 1 | τροφοδοτείται από | Είσοδος ευρείας τάσης 3,3V-30V |
| μαύρος | 2 | GND | |
| κίτρινος | 3 | Εναλλαγή εξόδου | Ακροδέκτης διακόπτη, χωρητικότητα φορτίου 1A 60V, υποστηρίζει έως και δύο εξόδους διακόπτη με ανεξάρτητη λογική, οι δύο ακροδέκτες είναι οι δύο επαφές του διακόπτη, δεν διακρίνουν θετικούς και αρνητικούς πόλους και μπορούν να συνδεθούν κατά βούληση. |
| άσπρο | 4 | Εναλλαγή εξόδου | |
| καφέ | 4 | RS485A+ | |
| πράσινος | 5 | RS485B- |
4.Περιγραφή παραμέτρων
| Μodel:KUS630 | |
| Εύρος μέτρησης |
0,8μ... 15μ |
|
Τυφλό σημείο |
0 ... 0,6 m (Η ασταθής περιοχή εργασίας είναι εντός 0,6 m, δεν συνιστάται η εργασία σε αυτό το εύρος).μπορεί να επιτευχθεί η έκδοση ελάχιστης περιοχής τυφλών 0,3 m, η οποία πρέπει να προσαρμοστεί. |
| Τάση τροφοδοσίας | 3,3 ... 24 V DC , κυματισμός 10 %SS |
|
Ρεύμα λειτουργίας |
≤ 45 mA (γρηγορότερη ταχύτητα μέτρησης) Έκδοση χαμηλής κατανάλωσης, η κατανάλωση ενέργειας ύπνου είναι μικρότερη από 0,3 mA, η κατανάλωση ενέργειας αποστολής είναι 20 mA (λιγότερο από 2 ms) και η κατανάλωση ενέργειας λήψης δεν είναι μεγαλύτερη από 8 mA (λιγότερο από 150 ms) |
|
Σήμα εξόδου |
1: Προγραμματιζόμενη αναλογική έξοδος 0-10V. Έξοδος 2:RS485. 3: Σειριακή έξοδος Uart Έξοδος 4:4-20mA 5: Εναλλαγή εξόδου |
| Ακρίβεια μέτρησης | ≤1 % |
| Αντιστάθμιση θερμοκρασίας | Ναί |
συνθήκες εργασίας
| Θερμοκρασία εργασίας | -25…70℃(248...343K) |
| Θερμοκρασία αποθήκευσης | -40…85℃(233...358K) |
άλλες οδηγίες
| Ηλεκτρική σύνδεση | Καλώδιο 5 πυρήνων (αναλογική έξοδος), καλώδιο 6 πυρήνων (έξοδος διακόπτη) |
| Κατηγορία προστασίας | IP68 |
| Υλικό κελύφους | PVDF |
5. Πληροφορίες Παραγγελίας
| KUS | Μodel | Οαπόδοση | Rάγχος | ρεγράφω |
| 630C | Υποστήριξη προσαρμογής | |||
| Κατά παραγγελία | ||||
| 0-10V | Αναλογική έξοδος 0-10V | |||
| 0-5V | Αναλογική έξοδος 0-5V | |||
| 0-3V | Αναλογική έξοδος 0-3V | |||
| 4-20mA | Αναλογική έξοδος 4-20mA | |||
| ΝΔ | Εναλλαγή εξόδου | |||
| Uart | Σειριακή έξοδο Uart πρωτόκολλο MODBUS RTU | |||
| RS485 | Πρωτόκολλο εξόδου RS485 MODBUS RTU | |||
| XXX mm |
XXX mm σημαίνει τη μέγιστη απόσταση μέτρησης (προεπιλογή 15000 mm) |
|||
| KUS | 630 | RS485 | 15000 mm | |

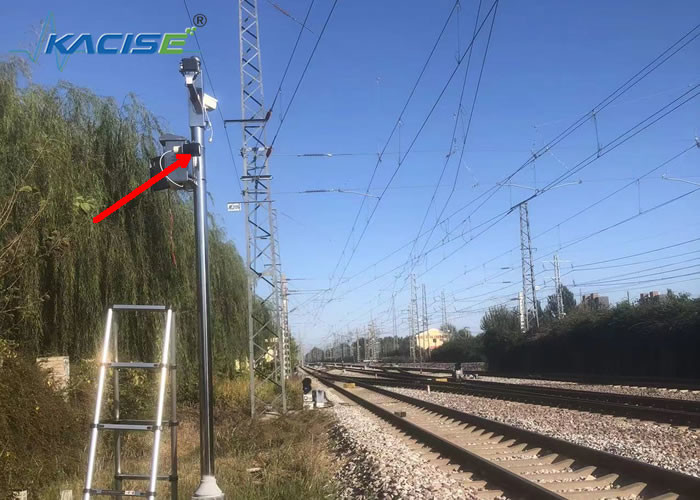

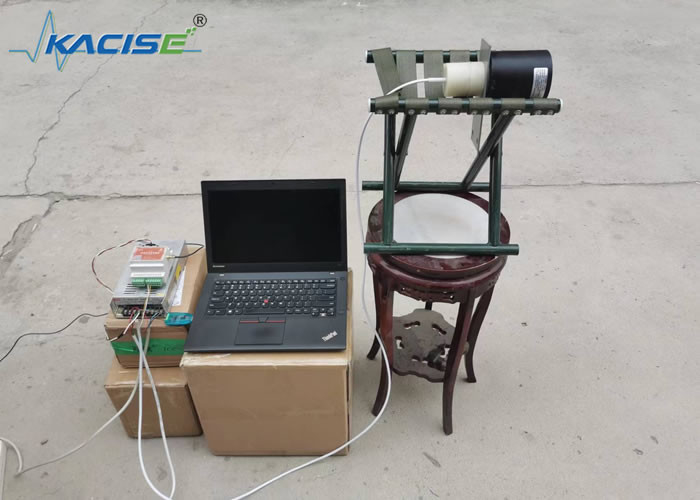

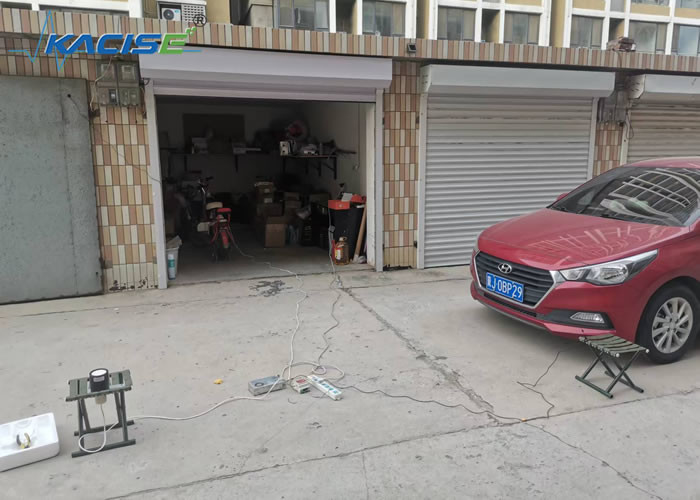

6.Εφαρμογή
