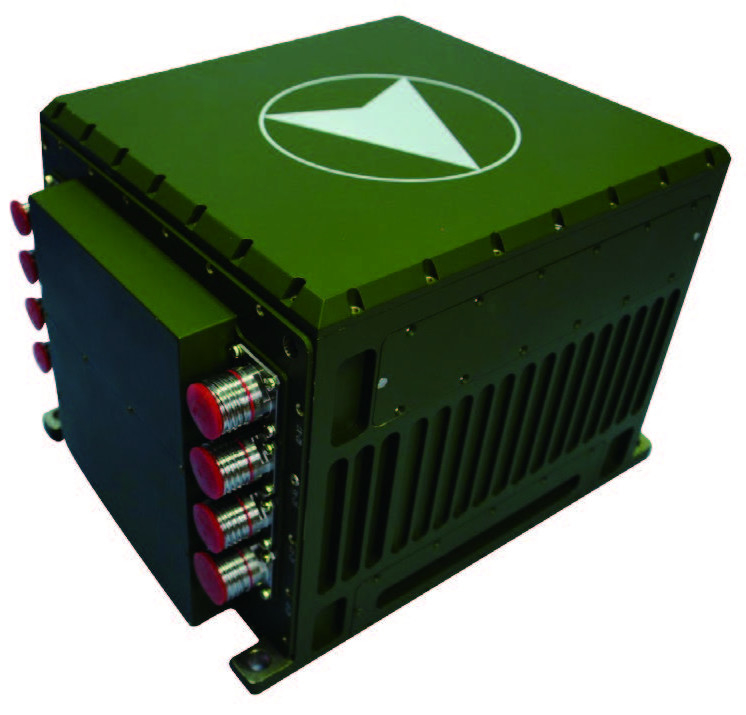

KsINS-90L τύπου σύστημα ιμπεριαλικής πλοήγησης
περιγραφή του προϊόντος:
Το ΚΣΙ.NSΤο σύστημα αδρανειακής πλοήγησης τύπου -90L είναι ένα τυποποιημένο σύστημα αδρανειακής πλοήγησης υψηλής ακρίβειας με λέιζερ.Μπορεί να ανταποκριθεί στις ανάγκες της μακροχρόνιας αυτόνομης πλοήγησης σε περίπλοκα περιβάλλοντα και είναι κατάλληλο για διάφορες βραχυπρόθεσμες πλοήγηση.Η ακρίβεια ευθυγράμμισης πορείας είναι καλύτερη από ≤ 0,3 mil (1 σ), και η ακρίβεια καθαρής αδράνειας της πλοήγησης είναι καλύτερη από 0,5 nmile/h (CEP).Το σύστημα μπορεί να ενσωματώσει δορυφόρο, ραδιόφωνο, βαρομετρικό υψομετρητή, Doppler, χιλιόμετρο και άλλες πληροφορίες για την επίτευξη υψηλής ακρίβειας ολοκληρωμένης πλοήγησης.
Χαρακτηριστικά:
● 15 κιλά ελαφρύ προϊόν υψηλής ακρίβειας, 40% φθηνότερο από τα παραδοσιακά προϊόντα
● Χρησιμοποιώντας οικιακό υψηλής ακρίβειας γεωγραφικό τριάξιο γυροσκόπιο λέιζερ και εύκαμπτο επιταχυνόμετρο
●Η σταθερότητα της διαστημικής παρακμής του τριάξονου γυροσκόπου λέιζερ είναι καλύτερη από 0,001°/h (1σ)
● Η σταθερότητα της παραπροσανατολισμού του επιταχυντή είναι καλύτερη από 30μg (1σ)
●Επιτυγχάνεται στατική και δυναμική ευθυγράμμιση της βάσης και μπορεί να επιλέξει την αυτοευθυγράμμιση, την ευθυγράμμιση επί του πτήματος ή την ευθυγράμμιση μεταφοράς ανάλογα με τις ανάγκες του χρήστη
●Μπορεί να ενσωματωθεί με διάφορες πληροφορίες, όπως δορυφόροι, χιλιόμετρα, υψομετρητές, αισθητήρες άστρων κλπ., για συνδυασμένη πλοήγηση, και η διεπαφή έχει ισχυρή κλιμακωτότητα
Πεδία εφαρμογής και τρόποι εφαρμογής:
Χρησιμοποίηση γης, πλοήγηση, drones, και μπορεί επίσης να επεκταθεί σε άλλες εφαρμογές.
Δυναμικότητα συστήματος:
| |
Ναυσιπλοΐα αυτοκινήτων |
πλοήγηση πλοίων |
Ναυσιπλοΐα με μη επανδρωμένα αεροσκάφη |
Τοπικό δεδομένο πλοίου |
| Τοποθεσία (CEP) |
≤ 0,05%D,
Υποστήριξη μετρητή οδόμετρου
≤ 0,1 m,
Διαφορετική δορυφορική υποστήριξη
|
≤ 1nm/24h,
Υποστήριξη μετρητή εκτροπής
≤ 0,1 m,
Διαφορετική δορυφορική υποστήριξη
|
≤ 0,5nmile/h |
≤ 1m (σχετική) |
| Ταχύτητα ((1σ) |
≤ 0,2 m/s |
≤ 0,6m/s |
≤ 0,6m/s |
≤0,2m/s (σε σχέση) |
| Ετικέτα 1σ |
≤ 0,3 εκατ. |
≤0,1mil (σχετική) |
| Συμπεριφορά (1σ) |
≤ 0,02° |
≤ 0,01° (σχετική) |
| Χρόνος ευθυγράμμισης |
Πέντε λεπτά. |
15-20 λεπτά. |
Πέντε λεπτά. |
Πέντε λεπτά. |
Χαρακτηριστικά συστήματος:
| Κατανάλωση ενέργειας |
≤ 40W |
| μέγεθος |
300 mm (L) × 250 mm (W) × 220 mm (H) |
| βάρος |
15 κιλά |
| Τεχνική ένταση |
18V32V |
| Θερμοκρασία λειτουργίας |
-40°C ∙ +65°C |
| Μηχανικό περιβάλλον |
αντίκτυπος |
Μισό κύμα sinus 30g, 11ms |
| δονήσεις |
GJB150.16A-2009.C.3 |
| Πληροφορίες διεπαφής |
RS-422 × 2, RS-232 × 1,
Διασύνδεση Ethernet· διασύνδεση CAN bus·
Διασύνδεση μετρητή οδοιπορείας ×1;διασύνδεση μετρητή ύψους·διασύνδεση μετρητή ταχύτητας
|
Δυναμικότητα της συσκευής:
| Πάνω |
Επιταχυνόμετρο |
| Σταθερότητα της μεροληψίας |
≤ 0,001°/h,1σ |
Επαναληψιμότητα αντιστάθμισης |
≤ 30μg, 1σ |
| Επαναληψιμότητα αντιστάθμισης |
≤ 0,001°/h,1σ |
Σταθερότητα της μεροληψίας |
≤ 30μg, 1σ |
| συντελεστής κλιμάκωσης |
≤ 5 ppm, 1σ |
Επαναληψιμότητα του συντελεστή κλιμάκωσης |
≤ 50 ppm, 1σ |
| τυχαία βόλτα |
≤ 0,0005°/, 1σ |
Σταθερότητα του συντελεστή κλίμακας |
≤ 50 ppm, 1σ |
