| Διασταυρούμενη ζεύξη: | 0,1% | Τετάρτη: | 5V |
|---|---|---|---|
| Μη γραμμικότητα του συντελεστή κλίμακας (θερμοκρασία δωματίου): | 200 ppm | Τυχαίος περίπατος: | 0.2m/s/√h |
| Κυματισμός: | 100mV | Διάφραση ζώνης: | Διάφραση ζώνης |
| Δονήσεις: | 10~2000Hz, 6,06g | Πεδίο μέτρησης (μπορεί να προσαρμοστεί): | ±30 γρ |
| Σταθερότητα μηδενικής προκατάληψης (διακύμανση Allan @ 25 °C): | 50 μg | ||
| Υψηλό φως: | Ηλεκτρονικός αισθητήρας γυροσκόπου σταθερότητας μηδενικής προκατάληψης,50ug Ηλεκτρονικός αισθητήρας γυροσκόπου,Προσαρμόσιμο αισθητήρα ηλεκτρονικού γυροσκόπου μετρητικής εμβέλειας |
||
● Ευρύ εύρος θερμοκρασίας λειτουργίας
● Ευρύτατη ζώνη
● Μικρό μέγεθος
● Γρήγορη εκκίνηση
● Υψηλή ακρίβεια
● Υψηλή αξιοπιστία και μεγάλη ανθεκτικότητα
● Ακριβής μέτρηση σε σκληρό περιβάλλον
| Παραμέτρο | KSIMU03D | |
| Παράμετρος τροφοδοσίας | ||
| Τετάρτη | 5V | |
| Κατανάλωση ενέργειας | 1.5W | |
| κυματισμός | 100mV | |
| Παπόδοση του προϊόντος | ||
| Βάρος | 55g | |
| Ακριβότητα γωνίας κλίσης ((-90°~+90°) | < 0,1° | |
| Ακριβότητα γωνίας κύλισης ((-180°~+180°) | < 0,1° | |
| γωνία πορείας ((-180°~+180°) | --° | |
| Γυροσκόπιο | Πεδίο μέτρησης (προσαρμόσιμο) | ± 500°/s |
| Μηδενική σταθερότητα προκατάληψης ((@ διακύμανση Allan) | 0.5°/h | |
| τυχαία βόλτα | 00,15°/√h | |
| Μηδενική επαναληψιμότητα μεροληψίας | 10°/h | |
| Αίσθηση μηδενικής παρεκκλίσεως επιτάχυνσης | 1°/h/g | |
| Μη γραμμικότητα του συντελεστή κλίμακας (θερμοκρασία δωματίου) | 200 ppm | |
| Επαναληψιμότητα με συντελεστή κλίμακας (θερμοκρασία δωματίου) | 200 ppm | |
| διασταυρούμενη ζεύξη | 00,1% | |
| εύρος ζώνης | 250Hz | |
| Επιταχυνόμετρο | Πεδίο μέτρησης (μπορεί να προσαρμοστεί) | ± 30g |
| Σταθερότητα μηδενικής προκατάληψης (διακύμανση Allan @ 25 °C) | 50 μg | |
| Μηδενικό σφάλμα προκατάληψης σε ολόκληρο το εύρος θερμοκρασιών | 10 mg | |
| τυχαία βόλτα | 0.2m/s/√h | |
| Μηδενική επαναληψιμότητα μεροληψίας | 0.5 | |
| Επαναληψιμότητα με συντελεστή κλιμάκωσης | 300 | |
| Μη γραμμικότητα του συντελεστή κλίμακας | 100 | |
| εύρος ζώνης | 100 | |
| Περιβάλλον | ||
| Θερμοκρασία λειτουργίας | -45°C+85°C | |
| Θέρμανση αποθήκευσης | -55°C+105°C | |
| Δονήσεις | 10~2000Hz, 6,06g | |
| αντίκτυπος | 5000 γραμμάρια,0.1ms | |

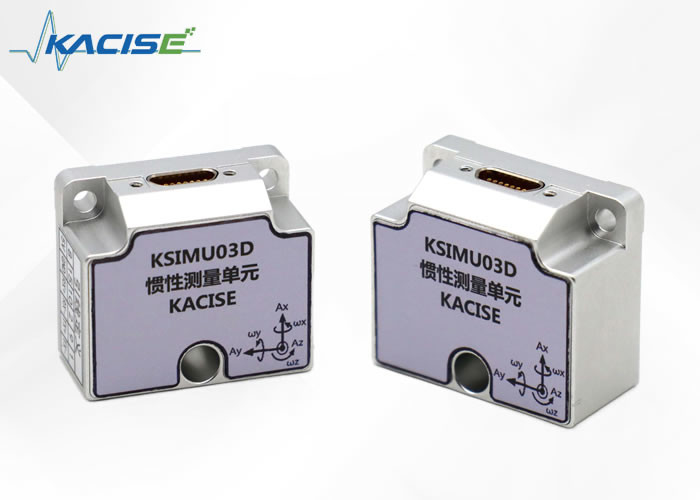

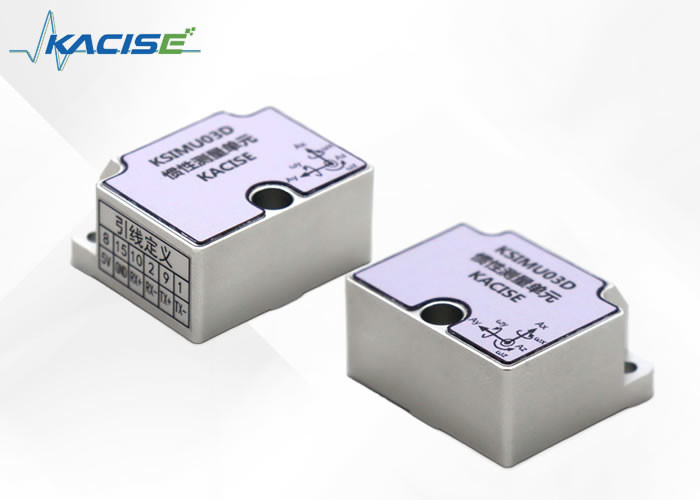

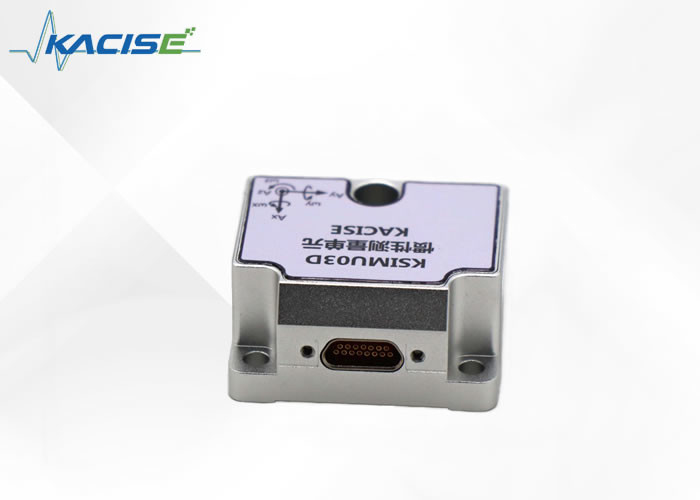

Η μονάδα αδράνειας KSIMU03D παρουσιάζεται στο σχήμα 4
Σχήμα 4 Εμφάνιση της ΜΜΕ
Το KSIMU03D είναι εγκατεστημένο με τρεις φ4.4 τρύπες και τρεις βίδες M4 (πλυστή ελαστικών και επίπεδη πλυτή).η πρίζα πρέπει να είναι κλειδωμένη με την πρίζα και το καλώδιο πρέπει να είναι σταθερόΣυνιστάται η επίπεδη και κατακόρυφη επιφάνεια της επιφάνειας εγκατάστασης σε σχέση με το επίπεδο βάσης να μην είναι μεγαλύτερη από 0,02 mm, 0,04 mm και 0,05 mm.8μm της τραχύτητας της επιφάνειας.
Χωρικές συντεταγμένες:
Αρχή του κανόνα του δεξιού χεριού1
Το MEMS IMU περιέχει τρία αξιακά συστήματα χωρικών συντεταγμένων, δηλαδή X, Y και Z. Ο άξονας X δείχνει την κατεύθυνση της διεπαφής ηλεκτρικής σύνδεσης,ο άξονας Y δείχνει προς την αριστερή πλευρά της ΜΜΕ, και ο άξονας Z δείχνει την άνω επιφάνεια της ΜΜΕ, όπως φαίνεται στο σχήμα 1.
Σχήμα 1 Χωρική συντεταγμένη IMU
Η εγκατάσταση της ΜΜΕ πρέπει να ταιριάζει με τον άξονα του συστήματος συντεταγμένων, διαφορετικά τα δεδομένα γωνιακής ταχύτητας που μετρούνται δεν είναι ακριβή.Μπορείτε γρήγορα να αναθέσετε και να καθορίσετε τον άξονα του συστήματος συντεταγμένων. Εκτείνετε το δεξί σας χέρι και επεκτείνετε τον αντίχειρα, τον δείκτη και το μεσαίο σας δάχτυλο αντίστοιχα. Ο αντίχειρας δείχνει προς την κατεύθυνση του άξονα X, το δείκτη δείχνει προς την κατεύθυνση του άξονα Y,και το μεσαίο δάχτυλο δείχνει προς την κατεύθυνση του άξονα z, όπως φαίνεται στο σχήμα 2.
Σχήμα 2 Αρχή 1 του κανόνα δεξιού χεριού
Αρχή 2 του κανόνα του δεξιού χεριού
Το γυροσκόπιο των τριών βαθμών ελευθερίας στο IMU μετράει τις γωνιακές ταχύτητες σε τρεις κατευθύνσεις.η κατεύθυνση γωνιακής ταχύτητας της περιστροφής του άξονα μπορεί να προσδιοριστεί γρήγοραΗ κατεύθυνση του αντίχειρα είναι η κατεύθυνση του άξονα, και η κατεύθυνση των άλλων τεσσάρων δακτύλων είναι η κατεύθυνση της αξιακής περιστροφής του αντίχειρα,όπως φαίνεται στο σχήμα 3.
Σχήμα 3 Αρχή 2 του κανόνα δεξιού χεριού
Ορισμός της κατεύθυνσης Γωνία, γωνία κλίσης Γωνία και γωνία κύλισης
Ορισμός γωνίας γωνίας: Λαμβάνοντας τον άξονα Χ ως τον άξονα περιστροφής, αντίστροφα με το ρολόι είναι θετικό, οριζόντια είναι μηδέν και το εύρος είναι [-90o, 90o].
Ορισμός γωνίας κυλίνδρου: Λαμβάνοντας τον άξονα Y ως τον άξονα περιστροφής, ο αντίστροφος προς την κατεύθυνση των ρολογιών είναι θετικός, οριζόντιος είναι μηδέν και το εύρος είναι [-180o, 180o].
Ορισμός γωνίας πορείας: Λαμβάνοντας τον άξονα Z ως τον άξονα περιστροφής, αντίστροφα με τα ρολόγια είναι θετικό, ο βορράς είναι μηδέν και το εύρος είναι [-180o, 180o].
Το ηλεκτρικό μοντέλο συνδέσμου του KSIMU03D είναι το J30JE-15ZKN-J και το αντίστοιχο μοντέλο συνδέσμου είναι το J30J-15TJ. Η ειδική κατανομή των επαφών εμφανίζεται στον παρακάτω πίνακα.
| Αριθμός επικοινωνίας | Ορισμός πιν | Τύπος | να δείξει |
| 8 | VSUP | Προμήθεια | Η παροχή ενέργειας του προϊόντος είναι θετική, παροχή ενέργειας συνεχούς ρεύματος |
| 15 | Εθνική Τράπεζα | Προμήθεια | Γήπεδο προϊόντος, γήπεδο ισχύος και γήπεδο σειριακής θύρας |
| 10 | RxD+ | Εισαγωγή | Το προϊόν RS422 θετικό άκρο της διεπαφής λήψης |
| 2 | RxD- | Εισαγωγή | Το αρνητικό τερματικό της διεπαφής λήψης RS422 του προϊόντος |
| 9 | TxD+ | ΕΠΙΤΡΟΠΟΣ | Το προϊόν RS422 έξοδος διεπαφής θετικό άκρο |
| 1 | TxD- | ΕΠΙΤΡΟΠΟΣ | Το προϊόν RS422 έξοδος διεπαφής αρνητικό τερματικό |
Πρωτόκολλο επικοινωνίας
Η επικοινωνιακή διεπαφή είναι RS422, με 8 bits δεδομένων, 1 start bit, 1 stop bit, και χωρίς επαλήθευση· το υψηλό byte είναι πρώτο και το χαμηλό byte είναι τελευταίο.και η συχνότητα ενημέρωσης δεδομένων είναι 500Hz.
| Αριθμός bytes | Ονομασία | Ζουμ | μονάδες | Σημείωση |
| 0-1 | Κεφαλίδα πλαισίου | 0xAA55 | ||
| 2-5 | Γυροειδής | 1000 | °/s | Χ γυροειδής γωνιακή ταχύτητα |
| 6-9 | Γυροκίνητο Y | 1000 | °/s | Y γυροτροφικό γωνικό ρυθμό |
| 10-13 | Γυροκίνητο Z | 1000 | °/s | Ζυροτροφικό γωνικό ρυθμό |
| 14-17 | Επιταχυνόμετρος X _ | 100000 | g | Χ επιτάχυνση |
| 18-21 | Επιταχυνόμετρο Y | 100000 | g | Επιτάχυνση Y |
| 22-25 | Επιταχυνόμετρο Z _ | 100000 | g | Επιτάχυνση Z |
| 26-29 | Γωνία κλίσης | 100 | ° | Σήκωσε το κεφάλι σου για να είσαι θετικός. |
| 30-33 | Γωνία κύλισης | 100 | ° | Η δεξιά κλίση είναι θετική. |
| 34-37 | Γωνία πορείας | 100 | ° | Ενάντια στο ρολόι είναι θετικό. |
| 38-41 | Θερμοκρασία | 100 | °C | |
| 42 | Κόμη. | 0-255 Μέτρηση | ||
| 43 | Αποτελεσματικότητα | Το σωρευτικό άθροισμα όλων των bytes 0-42 παίρνει τα κατώτερα 8 bits |
Διάταξη εγκατάστασης
1 Προετοιμασία εγκατάστασης
Σταματήστε την έξοδο
*0RM=D (Enter)
Ξεκινήστε την έξοδο
*0RM=U (Enter)
2 Ρύθμιση ρυθμού baud
* BAUD=1 (Enter) Ορίστε το baud rate σε 115200
* BAUD=2 (Enter) Ρυθμίστε το baud rate στο 230400
* BAUD=3 (Enter) Ορίστε το baud rate στο 460800
* BAUD=4 (Enter) Ρυθμίστε το baud rate στο 921600
3 Ρυθμισμένη συχνότητα εξόδου
*FREQ=1 (Enter) Ρυθμίστε τη συχνότητα εξόδου σε 100Hz
*FREQ=2 (Enter) Ρυθμίστε τη συχνότητα εξόδου στα 125Hz
*FREQ=3 (Enter) Ρυθμίστε τη συχνότητα εξόδου σε 250Hz
*FREQ=4 (Enter) Ρυθμίστε την συχνότητα εξόδου σε 500Hz
Η ηλεκτρονική συσκευή αυτοκινήτου αναφέρεται στα ηλεκτρονικά συστήματα που χρησιμοποιούνται στα οχήματα για τη βελτίωση της λειτουργικότητάς τους και της απόδοσής τους.και συσκευές επικοινωνίας που συνεργάζονται για τη ρύθμιση διαφόρων πτυχών της λειτουργίας του οχήματος.
Τα συστήματα καθοδήγησης και ελέγχου αεροσκαφών είναι κρίσιμα για την ασφαλή λειτουργία των αεροσκαφών.και συστήματα διαχείρισης πτήσης για να βοηθήσουν τους πιλότους να πλοηγηθούν, διατηρήστε το ύψος και την ταχύτητα και προσγειωθείτε με ασφάλεια.
Το σύστημα αναφοράς στάσης είναι βασικό στοιχείο της καθοδήγησης και ελέγχου του αεροσκάφους.που είναι απαραίτητο για τη διατήρηση σταθερής πτήσης και ακριβούς πλοήγησης.
Η σταθεροποίηση πλατφόρμας χρησιμοποιείται σε μια ποικιλία εφαρμογών, συμπεριλαμβανομένων των φωτογραφικών μηχανών, τηλεσκοπίων και συστημάτων ραντάρ.και συστήματα ελέγχου για τη σταθερότητα της πλατφόρμας και την κατεύθυνση που επιθυμεί, ακόμη και σε περίπτωση εξωτερικών διαταραχών.
Χρησιμοποιούνται συστήματα σταθεροποίησης ρομπότ και κεραίας για να διατηρούνται σταθερές αυτές οι συσκευές και να δείχνουν προς τη σωστή κατεύθυνση.Χρησιμοποιούν προηγμένους αισθητήρες και αλγόριθμους ελέγχου για να ανιχνεύσουν και να αντισταθμίσουν εξωτερικές δυνάμεις και διαταραχές., εξασφαλίζοντας ακριβή και αξιόπιστη απόδοση.
