Περιγραφή του προϊόντος

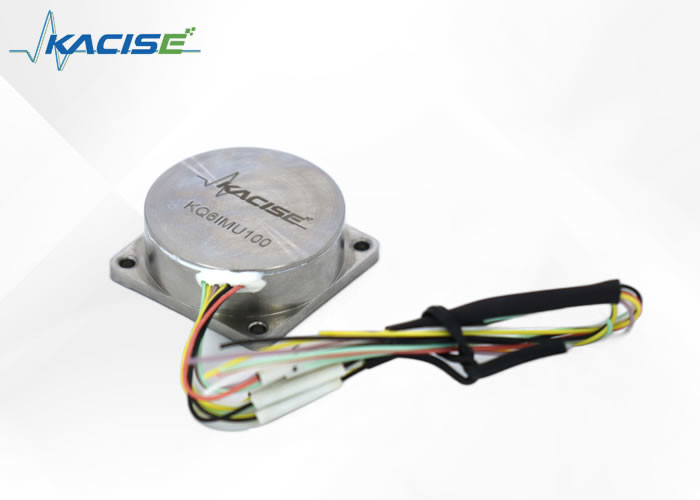

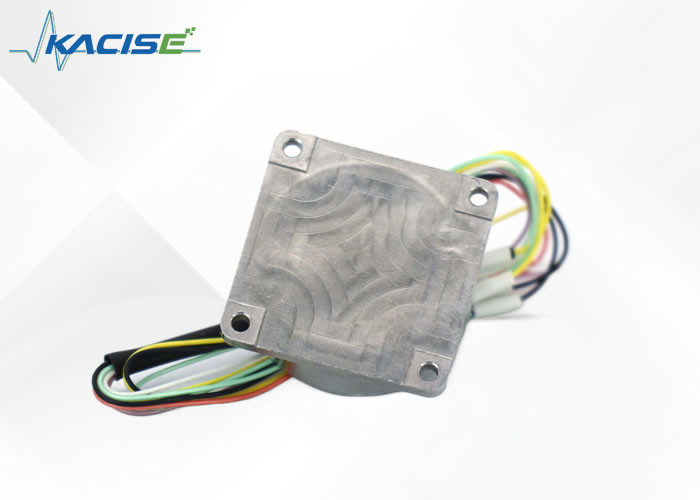

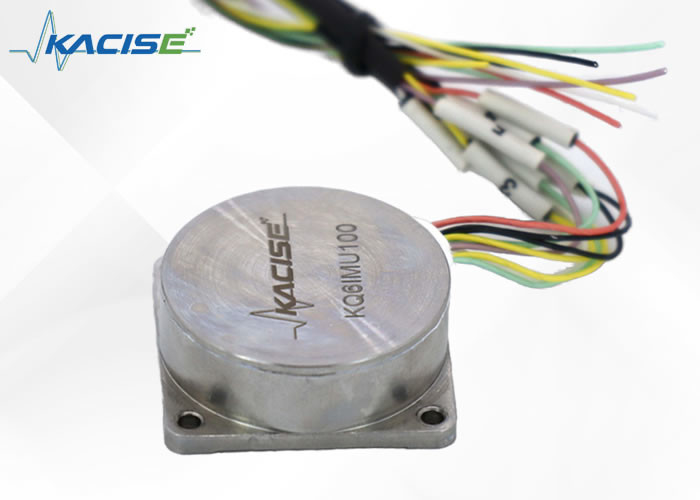

Το KQ6IMU100 είναι μια πολύ προηγμένη μονάδα μέτρησης αδρανείας που έχει αναπτυχθεί χρησιμοποιώντας την τελευταία τεχνολογία MEMS.Αυτή η μονάδα μπορεί να μετρήσει με ακρίβεια τη γωνιακή ταχύτητα και την επιτάχυνση του φορέα σε τρεις διαφορετικές κατευθύνσεις.
Η τεχνολογία MEMS είναι ένα επαναστατικό σύστημα μικροεξοπλισμού που ενσωματώνει διάφορα μικροσυστατικά όπως μικροαισθητήρες, μικροενεργοποιητές, μικρομηχανικές δομές, πηγές ενέργειας και ενέργειας,και κυκλώματα επεξεργασίας σήματοςΟι συσκευές MEMS είναι ικανά να εκτελούν λειτουργίες υψηλής απόδοσης, όπως διεπαφές επικοινωνίας και ηλεκτρονικές συσκευές σε εφαρμογές ηλεκτρονικής.το μέγεθος αυτών των συστημάτων MEMS είναι συνήθως λίγα χιλιοστά ή ακόμη μικρότερα με τις εσωτερικές δομές τους στην τάξη των μικρών ή των νανομέτρων.
Οι αισθητήρες MEMS χρησιμοποιούνται ευρέως σε διάφορες εφαρμογές, όπως επιταχυνόμετρα, οπτικοί αισθητήρες, αισθητήρες πίεσης, γυροσκόπια, αισθητήρες υγρασίας και αισθητήρες αερίων.Τα ενσωματωμένα προϊόντα MEMS είναι επίσης διαθέσιμα που συνδυάζουν πολλαπλές λειτουργίες για να προσφέρουν ένα εξαιρετικά αποτελεσματικό και ικανό σύστημα.
Χαρακτηριστικά
● Μικρό μέγεθος, 27mmX27mmX10mm
● Εύκολη ενσωμάτωση μέσω της σύνδεσης της ψηφιακής διεπαφής RS422.
● Σχεδιασμός διπλής επανεξάρτησης με ενσωματωμένα σύνολα γυροσκάφους και επιταχυντή.
● Προστασία < 0,05°
Τεχνικές παραμέτρους
| Παράμετρος |
KQ6IMU100 |
| Παράμετρος τροφοδοσίας |
| Τεχνολογία |
5±0,2 V DC |
| ρεύμα εισόδου |
≤ 100mA |
| Απόδοση προϊόντος |
| GYRO |
Πεδίο |
± 400°/s |
| Προκαταλήψεις |
0 ± 0,05°/s |
| Σταθερότητα της μεροληψίας |
≤ 30°/h |
| Συντελεστής κλίμακας |
70±3LSB/°/s |
| Μη γραμμικότητα του συντελεστή κλίμακας |
≤ 200 ppm |
| Λάθος δονήσεων |
≤ 0,03°/s |
| Διάφραση ζώνης |
≥ 100 Hz |
| Επιταχυνόμετρο |
Πεδίο |
±10g |
| Προκαταλήψεις |
0±0,02 g |
| Σταθερότητα της μεροληψίας |
≤ 0,002g |
| Συντελεστής κλίμακας |
1000±30 LSB/g |
| Διάφραση ζώνης |
≥ 400 Hz |
| Διασύνδεση |
RS422 ((1-bit start + 8-bit data + 1-bit even parity check + 1-bit stop) Η διαφορά μεταξύ των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων των διαστάσεων |
| Ποσοστό Baud |
460800bps |
| Ταχύτητα ενημέρωσης εσωτερικών δεδομένων |
≤ 2,5 ms |
| Περιβάλλον |
| Θερμοκρασία λειτουργίας |
-40°+65°C |
| Τυχαία δονήσεις |
60,06 g |
Μέγεθος
Εφαρμογές
Η ρομποτική είναι ο τομέας της μελέτης που ασχολείται με το σχεδιασμό, την κατασκευή και τη λειτουργία των ρομπότ.Η ρομποτική έχει πολλές εφαρμογές που κυμαίνονται από την κατασκευή και τις μεταφορές μέχρι την υγειονομική περίθαλψη και την εξερεύνηση του διαστήματος..
Οι δοκιμές πτήσης είναι η διαδικασία αξιολόγησης της απόδοσης και της λειτουργικότητας ενός αεροσκάφους σε συνθήκες πραγματικού κόσμου.Περιλαμβάνει μια σειρά από δοκιμές εδάφους και πτήσης που διεξάγονται από μια ομάδα ειδικών μηχανικών και πιλότωνΤα αποτελέσματα που λαμβάνονται κατά τη διάρκεια των δοκιμών πτήσης χρησιμοποιούνται για να διασφαλιστεί ότι το αεροσκάφος λειτουργεί με ασφάλεια και αποτελεσματικότητα.
Τα συστήματα καθοδήγησης και ελέγχου είναι ένας κλάδος της αεροδιαστημικής μηχανικής που ασχολείται με την ανάπτυξη τεχνολογιών που χρησιμοποιούνται για την πλοήγηση και τον έλεγχο αεροσκαφών και διαστημικών σκαφών.Τα συστήματα αυτά είναι υπεύθυνα για τη διασφάλιση ότι το όχημα ακολουθεί την επιθυμητή τροχιά και διατηρεί τη σταθερότητα καθ' όλη τη διάρκεια της πτήσηςΤα συστήματα καθοδήγησης και ελέγχου είναι κρίσιμα για την επιτυχή λειτουργία οποιουδήποτε αεροδιαστημικού οχήματος.
Η βραχυπρόθεσμη πλοήγηση είναι η διαδικασία προσδιορισμού της τρέχουσας θέσης ενός αεροσκάφους ή διαστημικού σκάφους και του προβλεπόμενου προορισμού του σε μικρές αποστάσεις.Η πληροφορία αυτή χρησιμοποιείται για να διασφαλιστεί ότι το όχημα παραμένει στην πορεία του και αποφεύγει συγκρούσεις με άλλα αντικείμενα στην πορεία τουΗ βραχυπρόθεσμη πλοήγηση είναι κρίσιμη για την ασφαλή λειτουργία όλων των τύπων οχημάτων, ειδικά εκείνων που λειτουργούν σε υψηλές ταχύτητες και υψόμετρα.
Η αεροδιαστημική αναφέρεται στον κλάδο της μηχανικής που ασχολείται με το σχεδιασμό, την ανάπτυξη, τις δοκιμές και την παραγωγή αεροσκαφών, διαστημικών σκαφών και συναφών τεχνολογιών.Περιλαμβάνει ένα ευρύ φάσμα κλάδωνΗ αεροδιαστημική παίζει κρίσιμο ρόλο σε πολλές πτυχές της σύγχρονης ζωής, από τα εμπορικά αεροπορικά ταξίδια μέχρι την εθνική άμυνα.
Υποστήριξη και Υπηρεσίες
Ο ηλεκτρονικός αισθητήρας γυροσκόπου μας έχει σχεδιαστεί με ακρίβεια για να παρέχει αξιόπιστη απόδοση για τις εφαρμογές σας.μια εκτεταμένη βάση γνώσεων στο διαδίκτυο, και οδηγίες αντιμετώπισης προβλημάτων για να σας βοηθήσουν να επιλύσετε τυχόν προβλήματα που μπορεί να αντιμετωπίσετε.
Είμαστε αφοσιωμένοι στην ικανοποίηση των πελατών μας και προσπαθούμε να παρέχουμε εξαιρετική υποστήριξη μετά την πώληση.Χαιρετίζουμε την υποστήριξή σας, καθώς μας βοηθά να βελτιώνουμε συνεχώς τα προϊόντα και τις υπηρεσίες μας..
Συσκευή και αποστολή
Ο ηλεκτρονικός αισθητήρας γυροσκόπου στεγάζεται σε μια ανθεκτική, αντιστατική συσκευασία για να διασφαλιστεί ότι η συσκευή παραμένει ασφαλής και αλώβητη κατά τη μεταφορά.Το εσωτερικό της συσκευασίας περιβάλλεται με ένα μαλακωτικό υλικό που απορροφά τις κραδασμούς και τις δονήσεις, παρέχοντας πρόσθετη προστασία για τα ευαίσθητα στοιχεία του αισθητήρα.
Πριν από την αποστολή, κάθε συσκευασία σφραγίζεται και υποβάλλεται σε ενδελεχή επιθεώρηση για να διασφαλιστεί ότι ο αισθητήρας είναι ασφαλώς κλειστός.Το εξωτερικό μέρος της συσκευασίας είναι σαφώς επισήμαντο με οδηγίες χειρισμού και το περιεχόμενο της συσκευασίας για να διευκολύνεται ο προσεκτικός χειρισμός και να ενημερώνεται ο παραλήπτης για την συσκευή που περιέχεται.
Για τη μεταφορά, ο συσκευασμένος ηλεκτρονικός αισθητήρας γυροσκόπου τοποθετείται σε ένα μεγαλύτερο, ανθεκτικό χαρτόκουτο που έχει σχεδιαστεί για να αντέχει στις δυσκολίες της μεταφοράς.εάν είναι αναγκαίο, προστίθενται πρόσθετα μαλακωτικά υλικά για να αποφεύγεται η κίνηση εντός του κουτιού κατά τη μεταφορά.
Κάθε αποστολή περιλαμβάνει λεπτομερή δελτίο συσκευασίας με πληροφορίες για το προϊόν και μοναδικό αύξοντα αριθμό για λόγους παρακολούθησης των αποθεμάτων και ελέγχου ποιότητας. The package is then dispatched through a reliable courier service with options for tracking and insurance to ensure the Electronic Gyroscope Sensor arrives at its destination promptly and in pristine condition.
