KUS-W50 Υποβρύχιος αισθητήρας απόστασης Προστασία αντίστροφης πολικότητας και 0,6m τυφλή περιοχή για απρόσκοπτη υποβρύχια παρακολούθηση

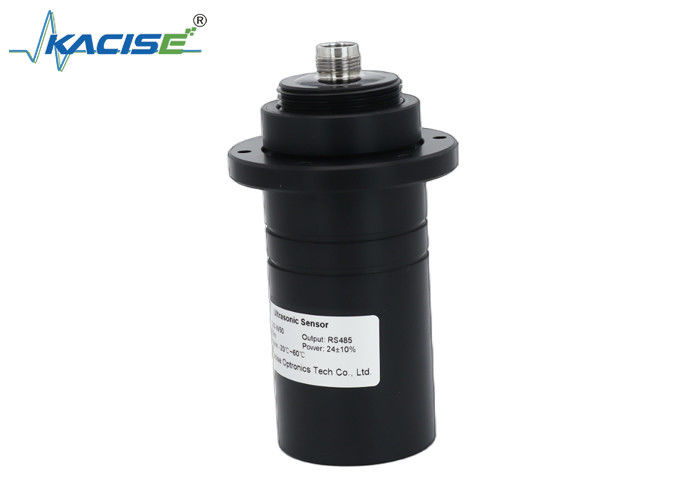

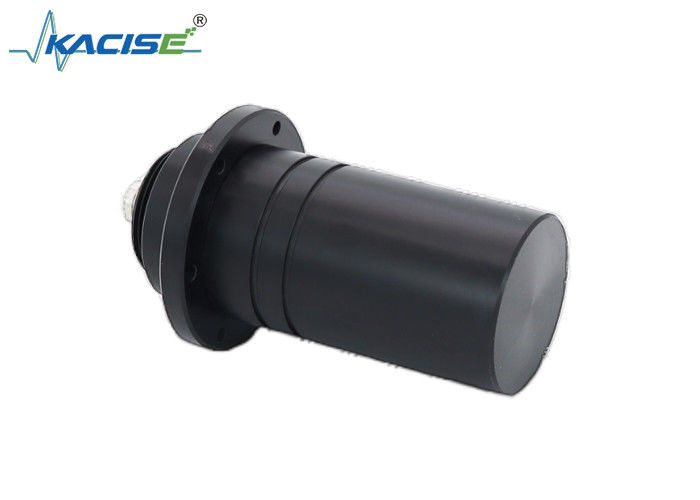

Δέκτης υποβρύχιας απόστασης KUS-W50

1.Εισαγωγή

Ο υποβρύχιος υπερηχητικός αισθητήρας εμβέλειας με μία δέσμη είναι ένας αισθητήρας εμβέλειας υψηλής απόκρισης που έχει σχεδιαστεί με βάση την αρχιτεκτονική ARM.

Ο αισθητήρας διαθέτει ενσωματωμένο τσιπ RS485 για την ανάγνωση δεδομένων και τη διαμόρφωση εσωτερικών παραμέτρων.Οι εσωτερικές παραμέτρους μπορούν να τροποποιηθούν μέσω του πρωτοκόλλου ModBus-RTU για να ρυθμιστούν οι επιδόσεις του αισθητήρα και να εφαρμοστούν ορισμένες λειτουργίες.

2Αρχή μέτρησης

Κατά τη διάρκεια της διαδικασίας μέτρησης της απόστασης, το υπερηχητικό σήμα εκπέμπεται από τον υπερηχητικό ανιχνευτή, αντανακλάται από το υγρό ή άλλο στερεό μέσο και στη συνέχεια αντανακλάται από τον ίδιο ανιχνευτή.Η διαφορά χρόνου μεταξύ της υπερήχων εκπομπής και της λήψης μετράται για να επιτευχθεί η μέτρηση του επιπέδουΗ σχέση μεταξύ της απόστασης μετάδοσης του ηχητικού κύματος L, της ταχύτητας του ήχου v και του χρόνου μετάδοσης του ηχητικού κύματος t μπορεί να εκφραστεί με τον τύπο:

Ο τύπος μέτρησης υπερηχητικής απόστασης

L: Απόσταση μεταξύ του υπερηχητικού ανιχνευτή και της επιφάνειας του μετρούμενου υλικού.

v: Η τιμή της ταχύτητας του ήχου μετά την αντιστάθμιση θερμοκρασίας.

t: ο χρόνος λειτουργίας του ηχητικού κύματος εντός του εύρους μέτρησης. Μονάδα: s

3.Τα χαρακτηριστικά

• Επίπεδο προστασίας: IP68
• Εξοπλισμένο με επικοινωνία RS485, τα δεδομένα μπορούν να διαβάζονται και να γράφονται
• Η διεύθυνση, το ρυθμό baud και άλλες αντίστοιχες παραμέτρους μπορούν να τροποποιηθούν μέσω πρωτοκόλλου ModBus-RTU.
• Σύντομο χρόνο απόκρισης
• Αντιστάθμιση θερμοκρασίας

4- Εφαρμογή

• Ανίχνευση υποβρύχιας θέσης και απόστασης
• Υποβρύχιο ρομπότ αποφυγή εμποδίων και ανίχνευση συγκρούσεων
• Παρακολούθηση της κατάστασης διακόπτη υποβρύχιας πύλης
• Παρακολούθηση της στάθμης νερού της δεξαμενής
• Εφαρμογή για μη επανδρωμένα σκάφη

5Τεχνικές παραμέτρους
