Υποβρύχιος αισθητήρας απόστασης KUS-W36 Ακριβής έξοδος μέτρησης και επίπεδο προστασίας IP68 για ακριβή μέτρηση απόστασης

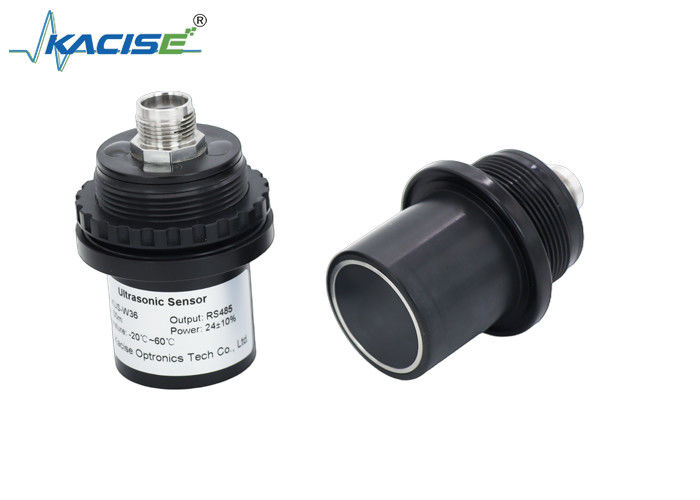

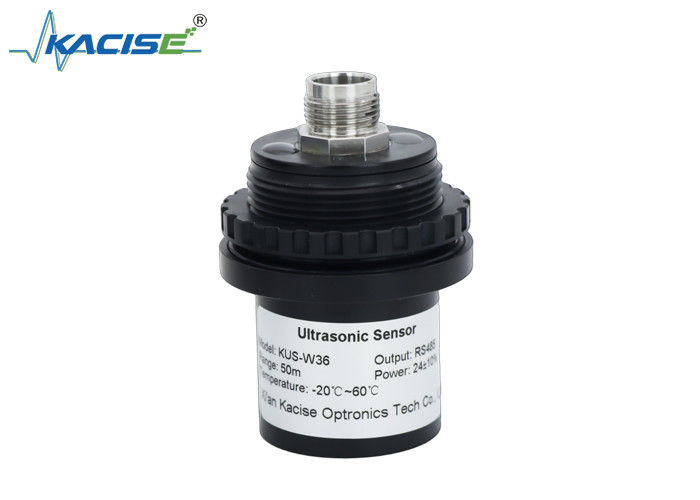

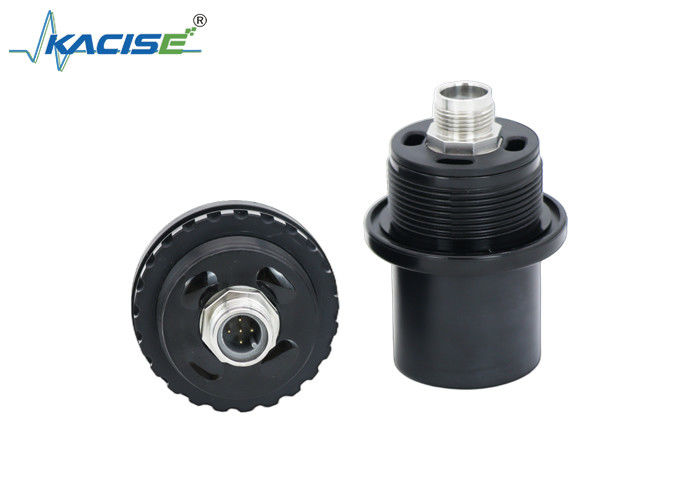

Αισθητήρας υποβρύχιας απόστασης KUS-W36

Εισαγωγή

Ο υποβρύχιος αισθητήρας μέτρησης απόστασης χρησιμοποιεί υπερηχητικά κύματα για να μεταδίδει στο νερό, και όταν συναντά το αντικείμενο που πρέπει να μετρηθεί,αντανακλά πίσω και μετρά την απόσταση μεταξύ του αισθητήρα και του αντικειμένου που πρέπει να μετρηθεί, και τη μεταδίδει σε πλοία, σημαδίες, υποβρύχια μη επανδρωμένα οχήματα και άλλο εξοπλισμό.

Το επίπεδο προστασίας του προϊόντος φτάνει το επίπεδο IP68 και μπορεί να βυθιστεί σε νερό για μεγάλο χρονικό διάστημα σε βάθος 10 μέτρων χωρίς ζημιά.

Αρχή μέτρησης

Το υπερηχητικό κύμα που εκπέμπεται από τον υπερηχητικό ανιχνευτή διαδίδεται μέσω του νερού, συναντά τον στόχο που πρέπει να μετρηθεί και στη συνέχεια επιστρέφει στον υπερηχητικό ανιχνευτή μέσω του νερού μετά την αντανάκλαση.Επειδή ο χρόνος εκπομπής και λήψης μπορεί να είναι γνωστός, σύμφωνα με τον χρόνο αυτό × ταχύτητα ήχου ÷ 2 = η απόσταση μεταξύ της επιφάνειας εκπομπής του ανιχνευτή και του στόχου που πρέπει να μετρηθεί.

Ο τύπος υπολογισμού: D = C*t/2

(Διαμερισμένο με 2 επειδή το ηχητικό κύμα είναι στην πραγματικότητα ένα ταξίδι από την εκπομπή στην λήψη, D είναι η απόσταση, C είναι η ταχύτητα του ήχου και t είναι ο χρόνος).

Εάν η χρονική διαφορά μεταξύ εκπομπής και λήψης είναι 0,01 δευτερόλεπτα, η ταχύτητα του ήχου σε γλυκό νερό κανονικής θερμοκρασίας είναι 1500 μέτρα/δευτερόλεπτο.

1500 μέτρα/δευτερόλεπτο × 0,01 δευτερόλεπτα = 15 μέτρα

15 μέτρα ÷ 2 = 7,50 μέτρα

Δηλαδή, η απόσταση μεταξύ της επιφάνειας εκπομπής του ανιχνευτή και του στόχου που πρέπει να μετρηθεί είναι 7,50 μέτρα.

Τεχνικές παραμέτρους
