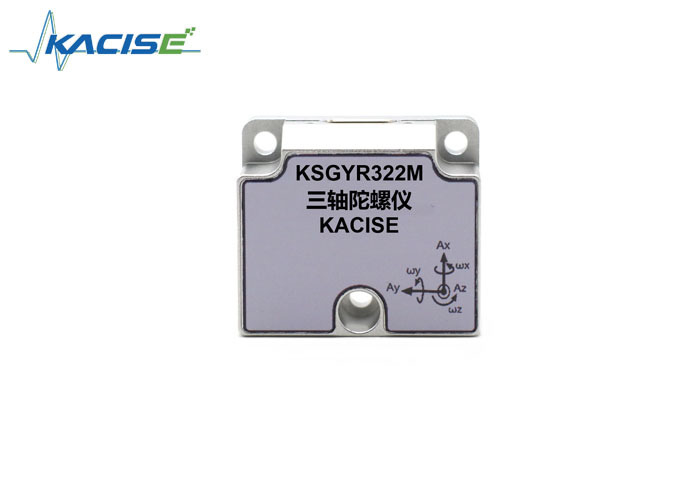

Name: KSGYR322M Τριών Αξόνων Ψηφιακό Γυροσκόπιο
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSGYR322M
Price: 431.00 USD
Availability: InStock

Σπίτι > προϊόντα > Ηλεκτρονικός αισθητήρας γυροσκόπου >

KSGYR322M Τριών Αξόνων Ψηφιακό Γυροσκόπιο

αισθητήρας ψηφιακού γυροσκοπίου τριών αξόνων

ψηφιακό γυροσκόπιο με εγγύηση

γυροσκόπιο μετρητή στάθμης υγρών

Place of Origin:

CHINA

Μάρκα:

KACISE

Πιστοποίηση:

Model Number:

KSGYR322M

Επικοινωνήστε μαζί μας

Ζητήστε μια προσφορά

KSGYR322M Τριών Αξόνων Ψηφιακό Γυροσκόπιο

Λεπτομέρειες για το προϊόν

Τάση εισόδου:

5V συνεχές ρεύμα

Διαρροή εξουσίας:

≤1W @5V DC

Σειρά:

± 500 (τριαξονικό) °/s

Προκαταλήψεις:

≤ ± 0,1 °/s (σε 500 °/s)

Σταθερότητα της μεροληψίας:

≤0,5 °/ώρα (απόκλιση Allan)

Προκατειλημμένη επανάληψη:

≤0,05 °/s

Μέγεθος:

45 × 39 × 20mm

Επισημαίνω:

αισθητήρας ψηφιακού γυροσκοπίου τριών αξόνων

ψηφιακό γυροσκόπιο με εγγύηση

γυροσκόπιο μετρητή στάθμης υγρών

Όροι πληρωμής και αποστολής

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

Συγγενικά προϊόντα

GSGYR324F Ψηφιακό Γυροσκόπιο Τριάξονης Οπτικής Τάχνης Πλήρης Στερεάς Κατάστασης με Κλειστό Κύκλο με Μονή Τροφοδοσία 5V και Σταθερότητα Προδιάθεσης < 0,5°/h

Βρείτε την καλύτερη τιμή

Γυροσκόπιο οπτικών ινών GSGYR201F με 2 άξονες, συμπαγές μέγεθος 64×60×40mm και χαμηλή κατανάλωση ενέργειας <4W για αδρανειακή πλοήγηση

Βρείτε την καλύτερη τιμή

Οπτικό ινώδες γυροσκόπιο GSGYR203F με χρόνο εκκίνησης 3s, επαναληψιμότητα σφάλματος <0.5°/h και θερμοκρασιακή ευαισθησία σφάλματος <1°/h

Βρείτε την καλύτερη τιμή

GSGYR202F Οπτικό Γυροσκόπιο Ινών με Χαμηλή Τυχαία Περιπλάνηση <0.1°/√h Σταθερότητα Μέριμνας <2°/h και Μαγνητική Ευαισθησία Μέριμνας <0.5°/h/Gs

Βρείτε την καλύτερη τιμή

Επικοινωνήστε μαζί μας

Επικοινωνήστε τώρα

Περιγραφή του προϊόντος

KSGYR322M Ψηφιακό Γυροσκόπιο Τριών Αξόνων

Χαρακτηριστικά Προϊόντος

Χαρακτηριστικό	Τιμή
Τάση εισόδου	5V DC
Διασπορά ισχύος	≤1W @5V DC
Εύρος	±500(τριαξονικό)°/s
Προκατάληψη	≤±0.1°/s(Σε 500°/s)
Σταθερότητα προκατάληψης	≤0.5°/h(Απόκλιση Allan)
Επαναληψιμότητα προκατάληψης	≤0.05°/s
Μέγεθος	45×39×20mm

Περιγραφή Προϊόντος

KSGYR322M Ψηφιακό Γυροσκόπιο Τριών Αξόνων

Εισαγωγή Προϊόντος

Η σειρά KSGYR322M αισθητήρων γωνιακής ταχύτητας στερεάς κατάστασης (γυροσκόπιο) μετρά τη γωνιακή ταχύτητα χρησιμοποιώντας τσιπ τεχνολογίας μικρομηχανοηλεκτρονικού συστήματος (MEMS). Κατασκευασμένο με διπολική τεχνολογία ημιαγωγών οξειδίου μετάλλου (BIMOS) και διάταξη σφαιρικού πλέγματος τεχνολογίας συγκόλλησης φορέα ρεύματος, προσφέρει υψηλή αξιοπιστία και ανθεκτικότητα συσκευασίας. Τα χαρακτηριστικά περιλαμβάνουν τη λειτουργία αυτο-δοκιμής για ανίχνευση εντός μηχανής (BIT).

Αρχή Λειτουργίας

Οι αισθητήρες γωνιακής ταχύτητας της σειράς KSGYR322M λειτουργούν με την αρχή του γυροσκοπίου συντονιστή. Δύο ευαίσθητες δομές πολυπυριτίου, καθεμία από τις οποίες περιέχει ένα πλαίσιο δόνησης υψηλής συχνότητας, οδηγούνται ηλεκτροστατικά σε συντονισμό. Τα εξωτερικά άκρα του πλαισίου σχηματίζουν μια δομή ευαίσθητη στην χωρητικότητα που ανιχνεύει την κίνηση Coriolis που δημιουργείται στη γωνιακή ταχύτητα, παράγοντας ένα ηλεκτρικό σήμα ανάλογο της γωνιακής ταχύτητας μετά την ενίσχυση και τη διαμόρφωση.

Χαρακτηριστικά

Βαθμονόμηση μηδενικής προκατάληψης
Αντιστάθμιση μετατόπισης θερμοκρασίας
Ευρύ εύρος μέτρησης
Ευρύ εύρος ζώνης
Μη γραμμική διόρθωση
Ευρύ εύρος θερμοκρασίας λειτουργίας
Συμπαγές μέγεθος και μικρό βάρος
Υψηλή αντοχή στην επιτάχυνση κρούσης

Εφαρμογές

Έξυπνα συστήματα αυτοκινήτων
Εξοπλισμός γεωλογικής εξερεύνησης
Ρομποτική
Καθοδήγηση και έλεγχος πυραύλων
Έλεγχος σταθερότητας αεροσκαφών
Αδρανειακή πλοήγηση Strapdown
Σταθερότητα κεραίας και σταθεροποίηση κάμερας

Τεχνικές Προδιαγραφές

Παράμετροι Τροφοδοσίας

Τάση τροφοδοσίας	5V DC
Ισχύς @25°C	1W

Απόδοση Προϊόντος

Εύρος	±500°/s
Προκατάληψη	≤±0.1°/s
Σταθερότητα προκατάληψης	≤0.5°/h
Ευαισθησία θερμοκρασίας προκατάληψης	≤4°/s
Μη γραμμικότητα συντελεστή κλίμακας	≤0.05%
Ανάλυση	≤0.01°/s
Βάρος	<60g
MTBF	10000h

Περιβαλλοντικές Προδιαγραφές

Θερμοκρασία λειτουργίας	-40°C έως +80°C
Θερμοκρασία αποθήκευσης	-55°C έως +85°C
Τυχαία δόνηση	6.06g
Αντοχή σε κρούση	5000g

Διαστάσεις
