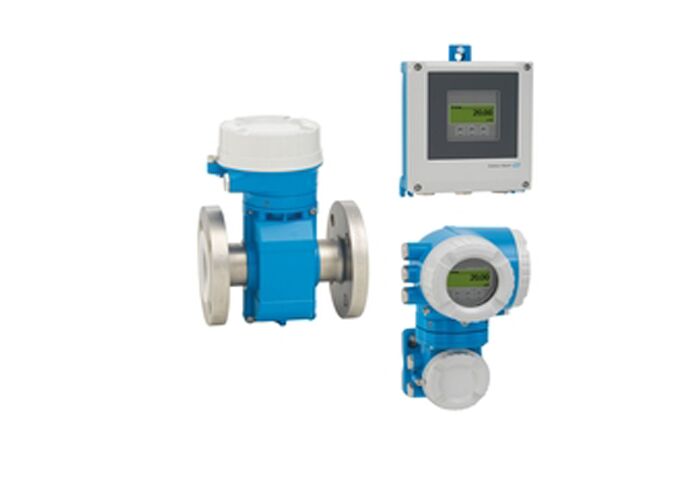

Ηλεκτρομαγνητικός μετρητής ροής Proline Promag P 500
Μετρητής ροής υψηλής θερμοκρασίας για εφαρμογές διεργασιών ως απομακρυσμένη έκδοση με έως 4 I/O.
Απευθύνεται σε χημικές εφαρμογές και εφαρμογές με διαβρωτικά υγρά και υψηλές μέσες θερμοκρασίες.
Πεδίο εφαρμογής
Το Promag P έχει σχεδιαστεί για χημικές εφαρμογές και εφαρμογές με διαβρωτικά υγρά και υψηλότερες μέσες θερμοκρασίες.
Με τον καινοτόμο τηλεπαραγωγό του, το Promag P 500 μεγιστοποιεί την ευελιξία της εγκατάστασης και την ασφάλεια της λειτουργίας.
Η τεχνολογία Heartbeat επιτρέπει τη συμμόρφωση και την ασφάλεια των διαδικασιών ανά πάσα στιγμή.
Αρχή μέτρησης
Ηλεκτρομαγνητική - Η αμφίδρομη αρχή μέτρησης είναι ουσιαστικά ανεξάρτητη από την πίεση,
πυκνότητα, θερμοκρασία και ιξώδες.
Βασικά Οφέλη
- Ποικίλες εφαρμογές με μεγάλη ποικιλία υλικών υγροποίησης
- Μέτρηση ροής εξοικονόμησης ενέργειας χωρίς απώλεια πίεσης λόγω σύσφιξης της εγκάρσιας τομής
- Χωρίς συντήρηση λειτουργία χωρίς κινούμενα μέρη
- Πλήρης πρόσβαση σε πληροφορίες διεργασίας και διάγνωσης με πολυάριθμες, ελεύθερα συνδυασόμενες I/O και Ethernet
- Μειωμένη πολυπλοκότητα και ποικιλία μέσω ελεύθερα ρυθμιζόμενης λειτουργίας I/O
- Ενσωματωμένη επαλήθευση μέσω τεχνολογίας χτύπου καρδιάς
Τεχνικές προδιαγραφές
| Ονομαστική περιοχή διαμέτρου |
DN 15 έως 600 (1⁄2 έως 24") |
| Μέγιστο σφάλμα μέτρησης |
Η ροή όγκου (πρότυπο): ±0,5% o.r. ± 1 mm/s (0,04 ίντσες/s)
Η ροή όγκου (προαιρετική): ±0,2% o.r. ± 2 mm/s (0,08 ίντσες/s), Flat Spec |
| Πεδίο μέτρησης |
4 dm3/min έως 9600 m3/h (1 gal/min έως 44.000 gal/min) |
| Μέγιστη πίεση επεξεργασίας |
PN 40, κατηγορία 300, 20K |
Περιοχές θερμοκρασίας
| Μέση θερμοκρασία |
Εφοδιασμός PFA: -20 έως +150 °C (-4 έως +302 °F)
Υψηλής θερμοκρασίας επικάλυψη PFA: -20 έως +180 °C (-4 έως +356 °F)
Εφοδιασμός από PTFE: -40 έως +130 °C (-40 έως +266 °F) |
| Θερμοκρασία περιβάλλοντος |
Φλέγγι από χάλυβα άνθρακα: -10 έως +60 °C (+14 έως +140 °F)
Φλέγγι από ανοξείδωτο χάλυβα: -40 έως +60 °C (-40 έως +140 °F) |
Βρεγμένα υλικά
Ετικέτα:ΠΦΑ, PTFE
Ελκτρόδια:1.4435 (316L); κράμα C22, 2.4602 (UNS N06022) ·
Ταντάλλο, πλατίνα, τιτάνιο, διπλό 1.4462 (UNS S31803)
Χαρακτηριστικά της συσκευής
Χαρακτηριστικά του αισθητήρα:
- Μέγιστη ονομαστική διάμετρος: DN 600 (24")
- Όλες οι κοινές εγκρίσεις Ex
- Εφοδιασμός από PTFE ή PFA
Χαρακτηριστικά του πομπού:
- Απομακρυσμένη έκδοση με έως 4 I/O
- Επιστροφική οθόνη με έλεγχο αφής και πρόσβαση WLAN
- Τυποποιημένο καλώδιο μεταξύ αισθητήρα και πομπού
Εισόδους & Εκδόσεις
| Αποδόσεις |
4-20 mA HART (ενεργός/παθητικός)
4-20 mA WirelessHART
4-20 mA (ενεργό/παθητικό)
Έξοδος παλμού/συχνότητας/συνδετήρα (ενεργός/παθητικός)
Διπλή έξοδος παλμού (ενεργός/παθητικός)
Έκδοση ρελέ |
| Εισόδους |
Εισαγωγή κατάστασης, 4-20 mA |
Ψηφιακή επικοινωνία
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485,
Modbus TCP μέσω Ethernet-APL, PROFINET, PROFINET μέσω Ethernet-APL,
Ethernet/IP, OPC-UA
Εγκρίσεις & Πιστοποιήσεις
Επικίνδυνη περιοχή:Αξιολόγηση των επιπτώσεων της χρήσης των εν λόγω μέσων
Ασφάλεια προϊόντων:Σημείωση CE, C-tick, EAC
Λειτουργική ασφάλεια:IEC 61508, που εφαρμόζεται σύμφωνα με την IEC 61511
Ναυτικός:Εγκρίσεις LR, DNV, ABS, BV
Πίεση:ΠΕΔ, CRN
Υγιεινή:ΑΚΣ, NSF 61, WRAS
