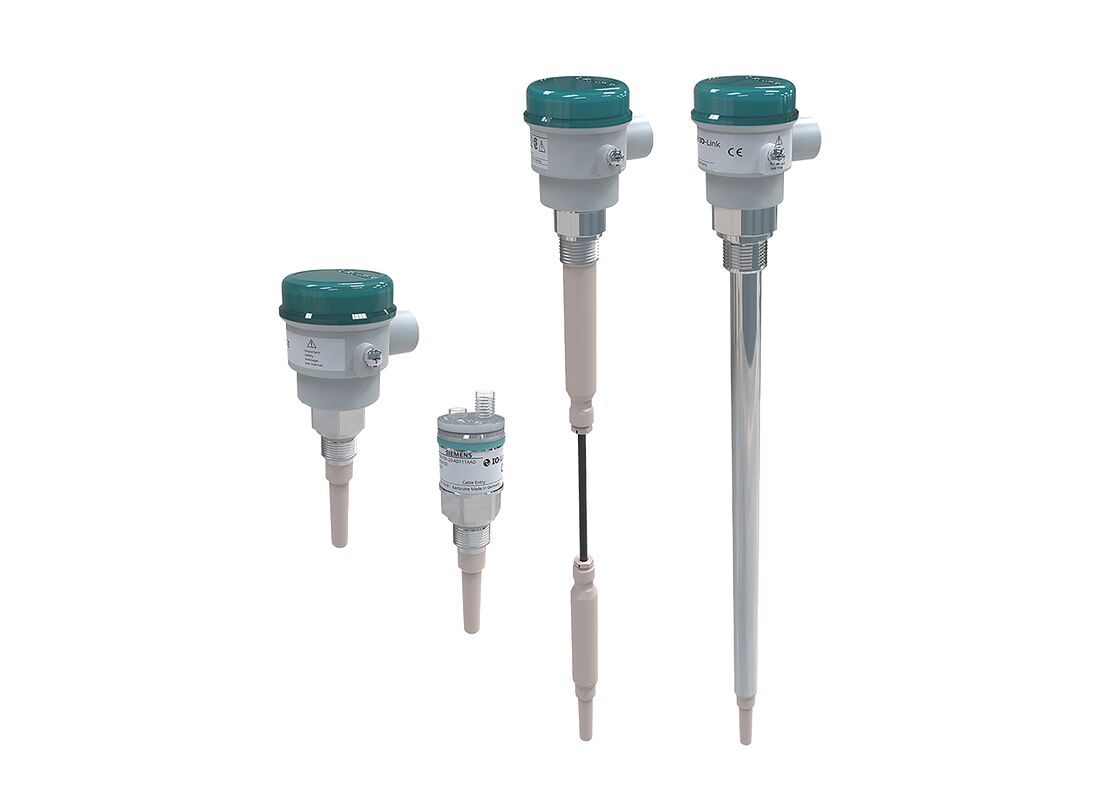

Το SITRANS LCS100 είναι ένας ευέλικτος διακόπτης επιπέδου σημείων σχεδιασμένος για ανίχνευση επιπέδου σε υγρά, στερεά, λιπάσματα, αφρούς και εφαρμογές διεπαφής.με επιλογές για συνδέσεις διεργασίας από πλαστικό ή ανοξείδωτο χάλυβα και ευέλικτες επεκτάσεις ράβδου/καλωδίου.
Το SITRANS LCS100 προσφέρει ευέλικτα μήκη εισαγωγής που ξεκινούν από 92 mm (3,6 ίντσες) και παρέχει ευπροσάρμοστη απόδοση σε διάφορες εφαρμογές σε δοχεία και σωλήνες.Ο προηγμένος σχεδιασμός του εξασφαλίζει ακριβή, επαναλαμβανόμενη απόδοση σημείου διακόπτη.
Ο ανιχνευτής PPS (προαιρετικά PVDF) και τα προαιρετικά υλικά PEEK παρέχουν εξαιρετική χημική αντοχή με εύρος θερμοκρασίας λειτουργίας από -40 έως +125 °C (-40 έως +257 °F).Το πλήρως δοχείο σχεδιασμός εξασφαλίζει την αξιοπιστία σε περιβάλλοντα δονητικών όπως τα αναστατωμένα δεξαμενέςΌταν χρησιμοποιείται με κάλυψη προστασίας SensGuard, το LCS100 προστατεύεται από κοπή, πρόσκρουση και συσκότιση σε απαιτητικές διαδικασίες.
Διατίθεται με περιβλήματα από ανοξείδωτο χάλυβα ή πολυεστέρα και με επιλογές σύνδεσης από ανοξείδωτο χάλυβα ή PPS.
| Προδιαγραφές |
Συμπίεση (7ML701 και 7ML700) |
Επεκτά (7ML702 και 7ML703) |
| Αρχή μέτρησης |
Ανίχνευση χωρητικού επιπέδου |
Ανίχνευση χωρητικού επιπέδου |
| Μετρούμενη μεταβλητή |
Αλλαγή στο picoFarad (pF) |
Αλλαγή στο picoFarad (pF) |
| Επαναληψιμότητα |
2 mm (0,08 ίντσες) |
2 mm (0,08 ίντσες) |
| Σήμα εξόδου |
Έξοδος συναγερμού: 8/16 mA ή 4...20 mA, δισύρματος ή IO-Link, PNP, NPN
Εξόδου διακόπτη: 4-σύρματος ρελέ (γενικός σκοπός) ή τρανζίστορ (εσωτερικά ασφαλής)
Τρόπος ασφαλείας: Min. ή max.
|
Έξοδος συναγερμού: 8/16 mA ή 4...20 mA, δισύρματος ή IO-Link, PNP, NPN
* Το IO-Link δεν είναι διαθέσιμο με την έκδοση με καλώδιο
Εξόδου διακόπτη: 4-σύρματος ρελέ (γενικός σκοπός) ή τρανζίστορ (εσωτερικά ασφαλής)
Τρόπος ασφαλείας: Min. ή max.
|
| Περιβαλλοντικές συνθήκες |
Τοποθεσία: εσωτερικό και εξωτερικό
Θερμοκρασία περιβάλλοντος: -40...+85°C (-40...+185°F)
Θερμοκρασία αποθήκευσης: -40...+80°C (-40...+176°F)
Κατηγορία εγκατάστασης: I
Στον βαθμό ρύπανσης: 4
|
Τοποθεσία: εσωτερικό και εξωτερικό
Θερμοκρασία περιβάλλοντος: -40...+85°C (-40...+185°F)
Θερμοκρασία αποθήκευσης: -40...+80°C (-40...+176°F)
Κατηγορία εγκατάστασης: I
Στον βαθμό ρύπανσης: 4
|
| Μεσαίες συνθήκες |
Σχετική διηλεκτρική σταθερά εr: Min. 1.5
Θερμοκρασία διαδικασίας: -40...+125°C (-40...+257°F)
Πίεση (φόρεμα): -1...25 bar (363 psi) - Ατσάλινο
-1...10 bar (146 psi) - PPS
|
Σχετική διηλεκτρική σταθερά εr: Min. 1.5
Θερμοκρασία διαδικασίας: -40...+125°C (-40...+257°F)
Πίεση (φόρεμα): -1...25 bar (363 psi) - Επέκταση ράβδου
-1...10 bar (146 psi) - Διεύρυνση καλωδίων
|
| Στον βαθμό της προστασίας |
Τεχνική διάταξη:
Κλειδί Ø35 mm: Τύπος 4X/IP68
Εισαγωγή καλωδίου: 1⁄2" NPT ή M20 x 1.5
|
Τεχνική διάταξη:
Εισαγωγή καλωδίου: 1⁄2" NPT ή M20 x 1.5
|
| Διάστημα αισθητήρα (ονομαστικό) |
92 mm (3,6 ίντσες) |
300- Ναι.4,000 mm (11.8...157 ίντσες) - Βάση ράβδου
400- Ναι.20,000 mm (15.7...787 ίντσες) - Καλωδιακή έκδοση |
| Υλικό σύνδεσης διαδικασίας |
Σύνδεση: 316L από ανοξείδωτο χάλυβα ή PPS. Σφραγίδα διαδικασίας: FKM (προαιρετική FFKM). Αισθητήρας: PEEK ή PPS ή PVDF |
Σύνδεση: 316L από ανοξείδωτο χάλυβα ή PPS. Σφραγίδα διεργασίας: FKM (προαιρετική FFKM). Αισθητήρας: PPS ή PVDF. Διεύρυνση: Σωλήνας 316L |
| Σύνδεση (εξοπλισμός 65 mm) |
Τερματικό μπλοκ ή M12 x 1 σύμφωνα με την IEC 61076-2-101 |
Τερματικό μπλοκ ή M12 x 1 σύμφωνα με την IEC 61076-2-101 |
| Σύνδεση διαδικασίας |
Τρίχωμα: G 1⁄2", G 3⁄4", G 1", NPT 3⁄4"; Τρι-σφραγίδα DN25 (1"), DN40 (11⁄2"), DN50 (2"); DIN 32676 Τύπος A και Τύπος C; Φλάνσα DN 25, 40, 50; ASME 1", 11⁄2", 2" |
Τρίχωμα: G 3⁄4", G 1", NPT 3⁄4"; Φλέγγι DN 25, 40, 50; ASME 1", 11⁄2", 2"; Προσαρμοστές για G 11⁄2", NPT 11⁄4", NPT 11⁄2" |
| Ηλεκτρική τροφοδοσία |
Κανονισμός:
• 4 καλώδια με ρελέι: 9...33 V DC
• Δύο καλώδια με βρόχο 8/16 ή 4...20 mA: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V DC
Εσωτερικά ασφαλές:
• 2 καλώδια με βρόχο 8/16 ή 4...20 mA: 10.8...30 V DC
|
Κανονισμός:
• 4 καλώδια με ρελέι: 9...33 V DC
• Δύο καλώδια με βρόχο 8/16 ή 4...20 mA: 9...33 V DC
• IO-Link/PNP/NPN: 10...30 V DC
Εσωτερικά ασφαλές:
• 2 καλώδια με βρόχο 8/16 ή 4...20 mA: 10.8...30 V DC
|
| Πιστοποιητικά και εγκρίσεις |
Γενικός σκοπός: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Εκτός IIC
ATEX II 1D, 1/2D Ex ia IIIC
ΔΕΗ ΕΠΙΔΙΚΗΣ, ΔΕΗ ΕΠΙΔΙΚΗΣ
FM/CSA IS Τάξη I, II, III, Div. 1, Ομάδες Α...Γ
Προστασία κατά της υπερφόρτωσης: WHG (Γερμανία) VLAREM
|
Γενικός σκοπός: CE, UKCA, FM, CSA
ATEX II 1G, 1/2G Εκτός IIC
ATEX II 1D, 1/2D Ex ia IIIC
ΔΕΗ ΕΠΙΔΙΚΗΣ, ΔΕΗ ΕΠΙΔΙΚΗΣ
FM/CSA IS Τάξη I, II, III, Div. 1, Ομάδες Α...Γ
Προστασία κατά της υπερφόρτωσης: WHG (Γερμανία) VLAREM
|
